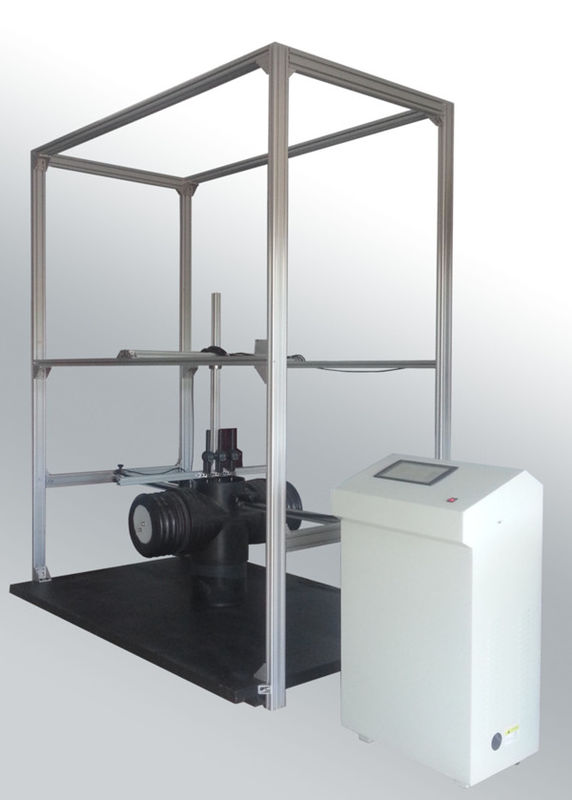

Touchscreen-Unterdruckrohrprüfgerät Kunststoffinspektionsschacht

Unterdruckprüfgerät für Kunststoffschächte

Zusammenfassung:

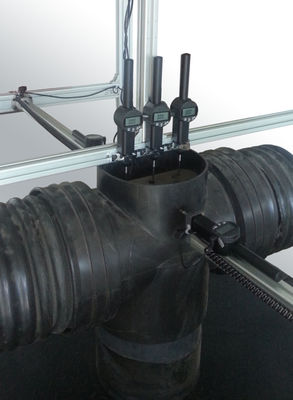

Das System wird hauptsächlich für Spannungsstabilitätsprüfungen, Unterdruckprüfungen und Dichtheitsprüfungen verwendet. Die Unterdruckprüfung von Kunststoffschächten dient zur Prüfung der Fähigkeit des Kunststoffschachtfundaments, der Grundwasserbelastung nach der Verlegung standzuhalten. Der Kopf des Prüflings wird abgedichtet und zwei Verformungsmessgeräte werden an beiden Seiten der Durchflussrinne und am Boden der Durchflussrinne angebracht. Anschließend wird der Prüfling einem stabilen internen Unterdruck ausgesetzt und über 1.000 Stunden gehalten. Die Verformungsmenge der Durchflussrinne wird im Laufe der Zeit aufgezeichnet, und die Verformung, der Kollaps, die Rissbildung oder das Silbermuster des Prüflings werden während der Prüfung beobachtet. Die Verformungsmenge des Schachtfundaments wird für 50 Jahre extrapoliert. Die Unterdruckprüfung und die Dichtheitsprüfung des Schachts werden auf ihre Beständigkeit gegen Unterdruck und die Dichtheit des Systems geprüft.

Produkteigenschaften:

• Der Prüfdruck kann beliebig von -80 kPa bis 0 kPa eingestellt werden, und das effiziente Vakuumsystem kann die Probe schnell auf den eingestellten Druck evakuieren;
• Der Messsensor kann für Prüfanforderungen von 315 mm bis 1200 mm in mehreren Richtungen frei eingestellt und verriegelt werden; Um sicherzustellen, dass der Prüfling bei unsachgemäßer Platzierung oder Verstärkungsrippen auf der Oberfläche des Prüflings normal verwendet werden kann;
• Die Anwendung eines industriellen Embedded-Systems und eines großen, farbigen LCD-Touchscreens ermöglicht die langfristige, unterbrechungsfreie automatische Überwachung des Prüfprozesses und zeichnet automatisch die Druck-Zeit- und Verformungs-Zeit-Kurven während des Prüfprozesses auf;
• USB-Schnittstelle für den Datenexport über den U-Datenträger;
• Das System verfügt über eine Funktion zum Schutz vor Stromausfall, sodass keine Datenverluste durch versehentliche Stromausfälle zu befürchten sind. Wenn während der Prüfung ein abnormaler Stromausfall auftritt, wird die Zeitmessung nach dem erneuten Starten der Prüfung und dem Erreichen des eingestellten Drucks automatisch fortgesetzt.
• Ausgestattet mit PC-Software für die Datenverwaltung.

Erfüllte Normen:

DB11 T967—2013

BS EN 14830:2006

BS EN 13598-2:2009

Technische Parameter:
