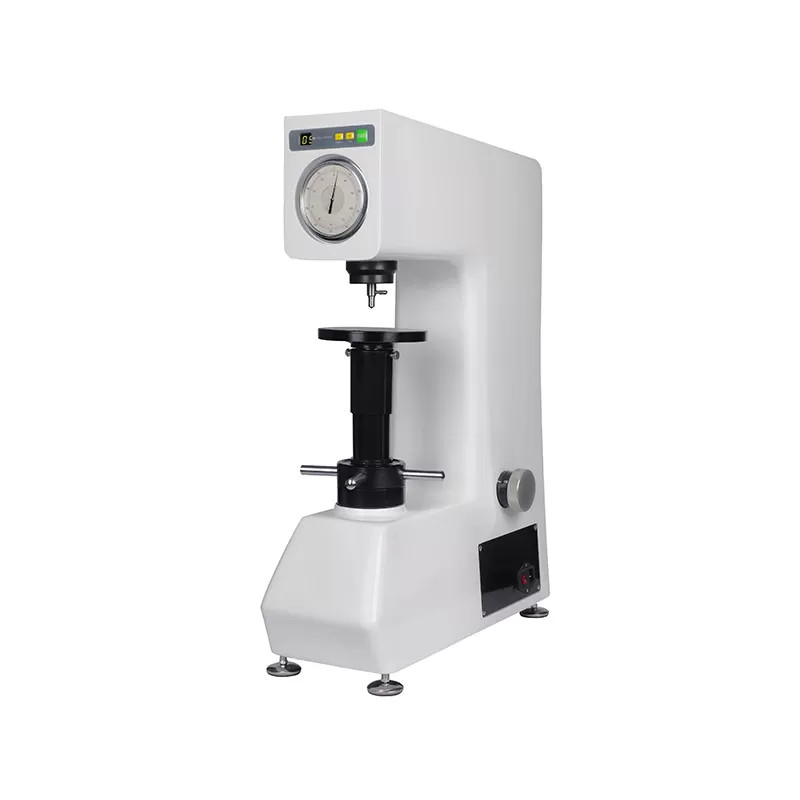

Elektrischer Hand-Rockwell-Härte-Prüfvorrichtungs-Rockwell-Härtemesser warf integral Körper
Klassischer genauer und zuverlässiger integral geworfener Körper-elektrischer Rockwell-Härte-Prüfvorrichtungs-Rockwell-Härtemesser
Funktion und Eigenschaften:
●Skalaanzeige u. elektrische Last
●Rockwell-Skalen: HRA, HRB, HRC
●Automatischer Prüfungsprozeß ohne manuellen Bedienungsfehler;
●Breite Palette von Anwendungen, einfach zu benützen
●Trifft oder übersteigt GB/T230.2, ISO 6508-2, Standards ASTM E18
●Genau, zuverlässig, dauerhaft
Anwendung:
●Industrielle Industrieproduktion, Inspektion der Produktqualität auf Verfahrenstechnik.
●Eisen- und Nichteisenmetalle, Stahl, ausgeglichener Stahl, getemperter Stahl, Stahl, Blatt von verschiedenen Stärken, Karbidmaterialien, Pulvermetallurgiematerialien, Härte und thermische Spraybeschichtung.
Technische Parameter:
| Technische Parameter |
| Modell |
LHR-150DT |
| Anzeichen über Härte-Wert |
Skala |
| Max Height des Exemplars |
170mm |
| Anzeichen über Härte-Wert |
Skalaanzeige |
| Getragener Standard |
GB/T230.2, ISO 6508-2, ASTM E18 |
| Abstand der Zahnwalze zur äußeren Wand |
165mm |
| Einleitende Prüfungskraft |
10kgf (98.07N) |
| Prüfungskraft |
60kgf (588N) 100kgf (980N) 150kgf (1471N) |
| Rockwell-Skala |
HRA, HRB, HRC |
| Härtemessbereich |
HRA: 20-88 HRB: 20-100 HRC: 20-70 |
| Stromversorgung |
AC220V+5%, 50-60Hz |
| Gesamtausmasse (Millimeter) |
520*240*700 |
| Nettogewicht |
Über 80Kg |
Zubehör:
| Zubehör |
| Name |
Quantität |
Name |
Quantität |
| Diamond Rockwell Indenter |
1 |
Ball-Zahnwalze 1/16 |
1 |
| Härteblock (HRC, HRB) |
3 |
Groß, mittlere, „V“ formte Prüfungstabelle |
3 |
| Ball 1/16 |
6 |
Staubdichte Plastikabdeckung |
1 |
| Benutzerhandbuch |
1 |
Produkt-Zertifikat |
1 |
| Stromkabel |
1 |
|
|
Installation:
1 auspackend
1,1 öffnen Sie bitte das Paket, herunternehmen die Schraube vier an der Unterseite des Körpers. Die Härteprüfvorrichtung ist in den sauberen und trockenen Raum ohne das Schadgas und die Erschütterung installiert. Die Tabelle sollte stark sein und es muss ein Loch geben, dessen Durchmesser mehr als 50mm ist. Die Schraube kann das Loch führen.
1,2 überprüfen Sie bitte alle Zusätze entsprechend der Ladeliste.
1,3 öffnen Sie bitte die obere Abdeckung und den Rückendeckel der Maschine.
1,4 lösen Sie die Nuss und entfernen Sie die Hakenschraube.
1,5 entfernen Sie den örtlich festgelegten Block und den örtlich festgelegten Unterstützungsblock des großen Hebels.
1,6 lösen Sie die Nuss und entfernen Sie die Hakenschraube, dann die örtlich festgelegte Platte auf den Gewichten zu entfernen.
1,7 möglicherweise der Benutzer anhebt die Gewichtsgruppen langsam mit den Händen, die den Boom klemmen und gleichzeitig den örtlich festgelegten Unterstützungsblock legte zu entfernen dann die Gewichtsgruppen leicht nieder. Der Stift ist in der Nut der Platte.
1,8 lösen Sie die befestigende Schnur auf dem kleinen Hebel.
1,9 wenn sie das Handrad dreht, ist die Schraube unten und entfernt den Zahnwalzenblock.
2 entfernen Sie bitte den Schraubenärmel. Säubern Sie das Rostöl auf der Schraube und dem Handrad mit dem Kerosin. Und gießen Sie dann eine kleine Menge des Schmieröls in die Schraube und in das Handrad.
3 überprüfen Sie bitte ihn blockieren auf dem großen Hebel, der in der Position des roten Kennzeichens zwei ist, andernfalls sollte es justiert werden.
4 der große Werktisch ist auf die Oberseite der Schraube installiert und das Niveau auf dem Tisch setzt. Die waagerecht ausgerichteten Anpassungen ist innerhalb 0.2/1000.
