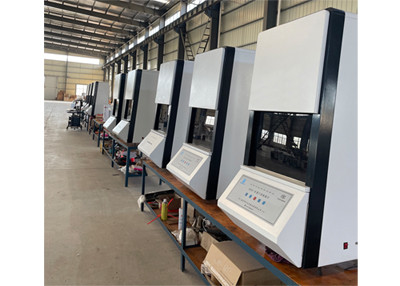

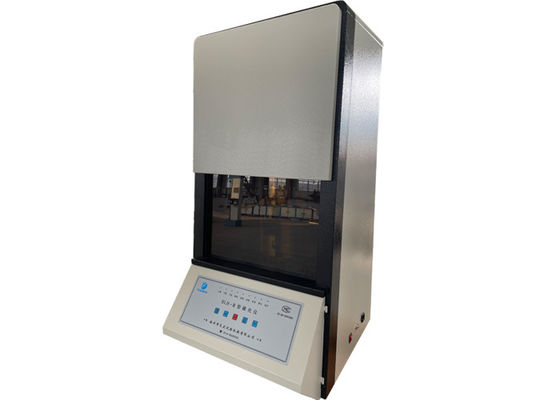

Genaue Messung der Vulkanisierungsparameter mit rotorfreiem Vulkanisierer und computergesteuerten Gummiprüfgeräten
Merkmale und Verwendungszwecke:
Der rotorlose Vulkanizer ist das am weitesten verbreitete Instrument in der Gummiverarbeitungsindustrie für die Qualitätskontrolle, die schnelle Erkennung und die Grundlagenforschung von Gummi.Es liefert genaue Daten für die optimale Kombination von Gummi und kann Parameter wie Brennzeit genau bestimmen, positive Vulkanisierungszeit, Vulkanisierungsindex und maximales und minimales Drehmoment.
Der Vulkanisierer besteht aus der Hauptmaschine, dem Computer, der Temperaturmessung, der Temperaturregelung, der Datenerfassung und -verarbeitung, dem Sensor und der elektrischen Verbindung.Die Temperaturregelung besteht aus einem Mess- und Steuermodul, Platinwiderstand und Heizung, die automatisch die Änderung des Stromnetzes und der Umgebungstemperatur verfolgen und automatisch PID-Parameter korrigieren können,so dass der Zweck einer schnellen und genauen Temperaturkontrolle erreicht wirdDas Datenerfassungssystem und die elektromechanische Verbindung können automatisch das sofortige Signal des Gummivulkanierungsprozesses erkennen.und zeigt automatisch den Temperaturwert und den eingestellten Wert in Echtzeit an. Nach dem Aushärten, automatische Verarbeitung, automatische Berechnung, Druck Aushärte Kurve und Prozessparameter. Zeigen Aushärtezeit und Aushärte Drehmoment.Der Computer zeigt den Vulkanisierungsprozess in Echtzeit an., von denen Sie deutlich sehen können, die Änderung der "Temperatur" und die Änderung der "Zeit-Drehmoment".
Arbeitsprinzip:
Die Kautschukprobe in die fast vollständig geschlossene Formhöhle, und halten Sie in der Testtemperatur, die Formkammer hat zwei obere und untere Teile,der untere Teil mit geringer linearer Wechselbewegung (Oszillation), Schwingung bewirkt, dass die Probe Scheranspannung erzeugt, Bestimmung der Probe auf der Form Hohlraum Reaktionsmoment (Kraft), die Größe des Drehmoments (Kraft) hängt vom Schermodul des Klebstoffs.Nach Beginn des Vulkanisierungstests steigt der Schermodul der Probe, die Computermaschine zeigt das Drehmoment (die Kraft) in Echtzeit an und zeichnet es auf, wenn das Drehmoment (die Kraft) auf den stabilen Wert oder den maximalen und Rücklaufzustand ansteigt,dann eine Drehmoment (Kraft) und Zeit Beziehung Kurve erhalten, nämlich die Vulkanisierungskurve, die Form der Kurve sowie die Prüftemperatur und die Eigenschaften des Bandes.
Technische Anforderungen an die Datenverarbeitung:
Das Zeichnungsformat, die Kurve und die Parameter sind in Abbildung 1 dargestellt:
Abbildung 1
Technische Spezifikationen:
| Durchführungsstandards |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Struktur der Schimmelhöhle |
Vollständig geschlossener Typ |
| Temperaturregelungsbereich |
Raumtemperatur -200 °C |
| Temperaturschwankungen |
≤ ± 0,2°C |
| Auflösung der Temperaturanzeige |
00,01 °C |
| Drehmomentbereich |
0-20N.M. |
| Drehmomentanzeige Genauigkeit |
0.001 N.M. |
| Stromversorgung |
50 Hz, ~ 220 V ± 10% |
| Druckluft |
≥ 0,40 MPa |
| Schwingfrequenz |
100cpm (1.7HZ) |
| Schwingwinkel |
± 05. ± 1 |
| Drehmomentbereich |
0-5N. m, 0-10N. m, 0-20N. m) automatisch |
| Umgebungstemperatur |
0-35 °C, relative Luftfeuchtigkeit < 80% |
| Zeitbereich für die Einstellung der Schwefelung |
2-300 Minuten, t90 liegt zwischen 10 Sekunden und 5 Stunden. |
| Druckinhalte |
Datum, Uhrzeit, Temperatur, Vulkanisierungskurve, Temperaturkurve ML,MH,ts1,ts2,t10,t90,Vc1 Vc2 |
| Abmessungen |
600 * 700 * 1250 mm |
