Hydrostatische Druckprüfmaschine wird zur Bestimmung des Widerstands gegen inneren Druck von thermoplastischen Rohren, Armaturen und Baugruppen für den Transport von Flüssigkeiten verwendet
Anwendungen:
Hydrostatische Druckprüfmaschinen sind für eine Vielzahl von thermoplastischen Rohren, Armaturen und Baugruppen geeignet, die für den Fluidtransport verwendet werden, einschließlich, aber nicht beschränkt auf Rohre, Armaturen,mit einer Breite von nicht mehr als 30 mm,, Polyethylen (PE), Polyvinylchlorid (PVC), Chloriertes Polyvinylchlorid (PVC-C) und Acrylonitrilbutadienstyrol (ABS).einschließlich extrudierter Rohre, Spritzgießrohre und zusammengesetzte Proben mit oder ohne hydrostatischen Antrieb.Muster, die eine oder mehrere Rohrverbindungen enthaltenDer nominale Außendurchmesser (dn) der geprüften Rohre kann von relativ kleinen (z. B. 25 mm) bis zu größeren Durchmessern (z. B. größer als 315 mm) reichen.je nach den spezifischen Anforderungen der verschiedenen Mustertypen.
Zwecke:
Der Hauptzweck der hydrostatischen Druckprüfmaschinen besteht in der Bestimmung der Widerstandsfähigkeit gegen den inneren Druck der oben erwähnten Kunststoffrohre, -verbindungen und -baugruppen.Durch die Unterlassung von Produkten aus Materialien wie PP, PE, PVC, PVC-C und ABS zu einem spezifischen inneren Druck unter kontrollierten Bedingungen für einen bestimmten Zeitraum, kann die Maschine ihre Fähigkeit beurteilen, Druck ohne Ausfall zu widerstehen,wie LeckagenDiese Prüfung ist von entscheidender Bedeutung für die Gewährleistung der Qualität, Sicherheit und Zuverlässigkeit von Kunststoffrohren und zugehörigen Bauteilen, die in Flüssigkeitsfördersystemen verwendet werden.die in Bereichen wie der Wasserversorgung weit verbreitet sind, Entwässerung, Transport von Gas und Transport von industriellen Flüssigkeiten.

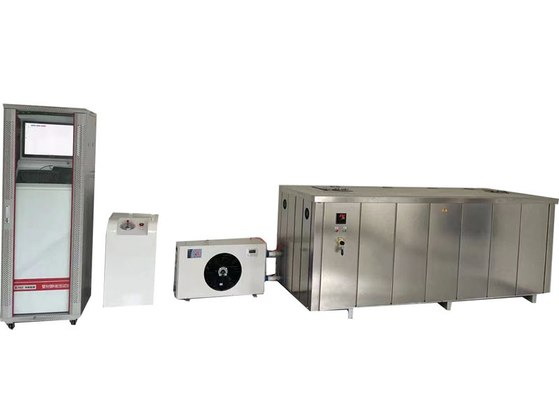

Produktkonfiguration:
1. Druckregelungssystem (Hauptrahmen);
2. Druckversorgungssystem (Druckquelle);
3. Prüfbehälter und Temperaturregelungssystem;

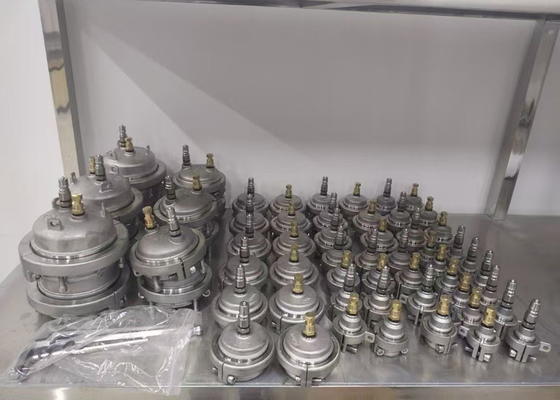

4. Endverschlüsse: φ8~1800mm (nach Kundenanforderung).
5. Kühlsystem (nach Kundenanforderung)
Eigenschaften des Produkts:
1Die Benutzer können die Testparameter mühelos mit einem Betriebsterminal, das einen Touchscreen oder einen PC kombiniert, festlegen.
2Er nimmt eine Fläche von weniger als einem Quadratmeter ein und kann bis zu 50 verschiedene Drücke erzeugen, einschließlich des Wasserdruckes.
3Die intelligente Erkennungsfähigkeit ermöglicht es, die Größe und das Material der Probe zu identifizieren und dann einen optimierten Drucksteigerungsplan zusammen mit einem Algorithmus zu formulieren.
4Dieses Gerät zeichnet sich durch seine präzise Druckregelung aus.Die Möglichkeit, den Eingangsdruck jedes einzelnen Moduls separat einzustellen, hilft, den Verschleiß von Magnetventilen zu verringern und einen lang anhaltenden Betrieb zu gewährleisten.
5Jedes Metallteil, das mit dem Medium in Berührung kommt, ist aus hochwertigem Edelstahl.
6Die mit Blick auf die Benutzerfreundlichkeit konzipierte Anzeigeoberfläche bietet verschiedene Sprachoptionen, die den unterschiedlichen Anforderungen der Kunden gerecht werden.
7Die Durchführung der Druckkalibrierung während der Prüfung ist einfach, und das System hat die Möglichkeit, während der Kalibrierung weiter zu laufen.
8Es bietet mehrfachen Schutz, der elektrische, mechanische und softwarebezogene Aspekte abdeckt.
9Es ermöglicht eine reibungslose und zuverlässige Datenkommunikation über das TCP/IP-Protokoll.
Erfüllen der Standards:
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Produkte.
Die freie Länge der Proben:
| Musterart |
Freie Längenanforderungen |
| Extrudierte Rohrproben |
dn<315 mm: ≥ 3dnund ≥ 250 mm;dn> 315 mm: ≥ 2dn- Ich weiß. |
| Injektionsgeformte Rohrproben |
dn< 50 mm: 3dn50 mm ≤dn≤ 110 mm: ≥ 140 mm |
| Montierte Proben mit hydrostatischem Antrieb (zwei Rohrschnitte) |
≥ 3dnund ≥ 250 mm (dn> 315 mm: ≥ 2dnwenn die Mindestlänge nicht erfüllt ist) |
| Montierte Muster mit hydrostatischem Antrieb (mit Fittings) |
≥ 2dnund ≥ 150 mm;dn> 250 mm: ≥ 1.5dn- Ich weiß. |
| Montierte Proben mit hydrostatischem Antrieb (Sattelzweig) |
≥ 100 mm |
| Montierte Proben ohne hydrostatischen Antrieb |
=dnund ≥ 150 mm |
Technische Parameter:
| Modell |
XGY-16C |
| Durchmesserbereich |
Φ8-1800 mm |
| Bahnhöfe |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 usw. können angepasst werden |
| Steuerungsmodus |
Mikro-Steuerung, industrielle PC-Steuerung |
| Anzeigemodus |
Industrielle PC-LCD-Farbbildschirm |
| Speichermodus |
PC-Storage |
| Druckmodus |
Ausgabe des Farbdrucks |
| Prüfdruck |
Druckbereich |
0.1-16MPa |
| Kontrollgenauigkeit |
± 1% |
| Auflösung des Bildschirms |
00,01 MPa |
| Arbeitsbereich |
5% bis 100% FS |
| Anzeigfehler |
± 1% |
| Prüfzeitgeber |
Zeitrahmenbereich |
0~10000h |
| Genauigkeit des Timers |
± 0,1% |
| Auflösung des Timers |
1er |
| Macht |
380V 50Hz drei-phasige Vier-Draht 1,5 kW |
| Modelle für Endkappen |
vonΦ8.bis zu 1800 mm |
| Wasserbehältergröße |
Abhängig von der Rohrgröße |
| Temperaturbereich |
15 bis 95°C |
| Abmessungen (drei Stationen) |
715 × 625 × 1700 mm oder andere
|
Unterstützung und Dienstleistungen:
Hydrostatische Prüfmaschine Kunststoffrohr Hydrostatische Druckprüfung Maschine Technische Unterstützung und Service
Wir bieten technische Unterstützung für hydrostatische Druckprüfmaschinen.
- Maschineninstallation und Einrichtung
- Fehlerbehebung und technische Beratung
- Reparatur- und Wartungsarbeiten
- Ersatzteile und Verbrauchsmaterialien
- Softwareaktualisierungen und -upgrades
Wir sind bestrebt, Ihnen einen hervorragenden Kundenservice zu bieten und stehen Ihnen jederzeit zur Verfügung, um Ihre Fragen zu beantworten.
Häufige Fragen:
F1: Wie heißt die Marke der hydrostatischen Prüfmaschine Plastikrohr hydrostatische Druckprüfung Maschine?
A1: Der Markenname der hydrostatischen Druckprüfmaschine ist JHH, die in Peking, China, hergestellt wird.
F2: Was ist der Zweck der hydrostatischen Prüfmaschine?
A2:Die hydrostatische Prüfmaschine Hydrostatische Druckprüfung für Kunststoffrohrewird zur Prüfung der hydrostatischen und Bruchfestigkeit von Kunststoffrohren verwendet.
F3: Welche Art von Bauteilen und Materialien kann die hydrostatische Druckprüfmaschine testen?
A3: Die hydrostatische Druckprüfmaschine kann zur Prüfung von Kunststoffrohren, Verbundrohren (wie PP-R, PP-B, PP-A, PVC, PE, PE-X usw.) verwendet werden.
F4: Welche Genauigkeit hat die hydrostatische Druckprüfmaschine?
A4: Die Hydrostatische Druckprüfmaschine ist mit einer Genauigkeit von 0,1% der vollwertigen Messwerte geeignet.
