Die hydrostatische Druckprüfmaschine dient zur Bestimmung der Innendruckbeständigkeit von thermoplastischen Rohren, Formstücken und Baugruppen für die Förderung von Flüssigkeiten
Anwendungen:
Hydrostatische Druckprüfmaschinen können für ein breites Spektrum thermoplastischer Rohre, Formstücke und Baugruppen für den Flüssigkeitstransport eingesetzt werden. Materialien wie Polypropylen (PP), Polyethylen (PE), Polyvinylchlorid (PVC), chloriertes Polyvinylchlorid (PVC – C) und Acrylnitril-Butadien-Styrol (ABS) sind nur ein Teil der umfangreichen Liste. In diese Kategorie fallen vielfältige Produkte wie extrudierte Rohre, spritzgegossene Rohre und zusammengesetzte Probekörper, unabhängig davon, ob sie hydrostatischen Schub aufweisen oder nicht. Beispiele für anwendbare Proben sind heißschmelzgeschweißte Rohrsegmente, Proben mit einem oder mehreren Rohranschlüssen und Sattelabzweig-Teststücke. Der nominale Außendurchmesser (dn) der Prüfrohre kann je nach den besonderen Anforderungen der verschiedenen Probentypen stark variieren und von nur 25 mm bis über 315 mm reichen.
Zwecke:
Hydrostatische Druckprüfmaschinen dienen in erster Linie dazu, festzustellen, wie gut die genannten Kunststoffrohre, Formstücke und Baugruppen dem Innendruck standhalten. Indem Produkte aus Materialien wie PP, PE, PVC, PVC-C und ABS über einen bestimmten Zeitraum hinweg unter kontrollierten Bedingungen einem bestimmten Innendruck ausgesetzt werden, können diese Maschinen ihre Fähigkeit beurteilen, dem Druck standzuhalten, ohne dass es zu Ausfällen wie Leckagen, Explosionen oder Verformungen über akzeptable Grenzen hinaus kommt. Dieser Test ist von großer Bedeutung für die Gewährleistung der Qualität, Sicherheit und Zuverlässigkeit von Kunststoffrohren und zugehörigen Teilen in Flüssigkeitstransportsystemen, die in Bereichen wie der Wasser- und Abwasseraufbereitung, Gasleitungen und der industriellen Flüssigkeitsbewegung häufig eingesetzt werden.
Produktkonfiguration:

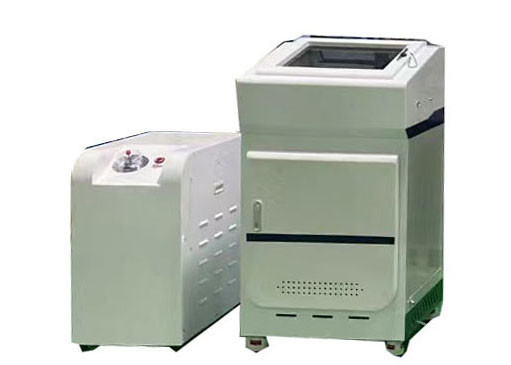

1. Druckkontrollsystem (Hauptrahmen);
2. Druckversorgungssystem (Druckquelle);

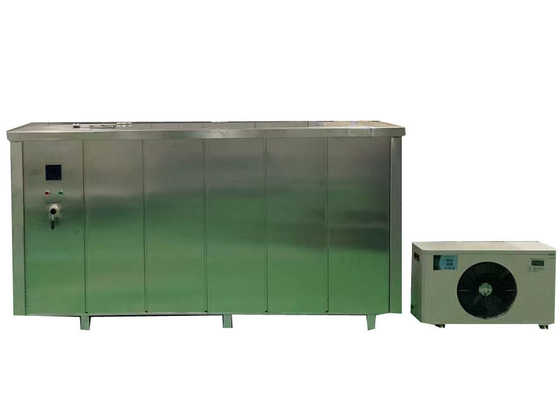

3. Testtank und Temperaturkontrollsystem;
4. Endverschlüsse: φ8~1800mm (je nach Kundenanforderung).
5. Kühlsystem (je nach Kundenanforderung)
Produkteigenschaften:
1. Benutzer können Testparameter mühelos über ein Bedienterminal einstellen, das einen Touchscreen oder einen PC kombiniert.
2. Auf einer Fläche von weniger als einem Quadratmeter können bis zu 50 verschiedene Drücke erzeugt werden, einschließlich des Wasserversorgungsdrucks.
3. Seine intelligente Erkennungskapazität ermöglicht es ihm, die Größe und das Material der Probe zu identifizieren und dann zusammen mit einem Algorithmus einen optimierten Druckerhöhungsplan zu formulieren.
4. Dieses Gerät zeichnet sich durch eine präzise Druckregelung aus. Die Möglichkeit, den Eingangsdruck jedes einzelnen Moduls separat einzustellen, trägt dazu bei, den Verschleiß der Magnetventile zu verringern und einen langlebigen Betrieb zu gewährleisten.
5. Alle mit dem Medium in Berührung kommenden Metallteile sind aus hochwertigem Edelstahl gefertigt.
6. Die auf Benutzerfreundlichkeit ausgelegte Anzeigeoberfläche bietet verschiedene Sprachoptionen und wird so den unterschiedlichen Anforderungen der Kunden voll und ganz gerecht.
7. Die Durchführung der Druckkalibrierung während des Tests ist einfach und das System hat die Möglichkeit, den Betrieb während der Kalibrierung fortzusetzen.
8. Es bietet Schutz auf mehreren Ebenen und deckt elektrische, mechanische und Softwareaspekte ab.
9. Es ermöglicht eine reibungslose und zuverlässige Datenkommunikation über das TCP/IP-Protokoll.
Erfüllen Sie Standards:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
Die freie Länge der Proben:
| Probentyp |
Anforderungen an die freie Länge |
| Extrudierte Rohrproben |
DN<315mm: ≥ 3DN und ≥ 250 mm;DN>315mm: ≥ 2DN |
| Spritzgegossene Rohrproben |
DN<50mm: 3DN; 50mm ≤DN ≤ 110 mm: ≥ 140 mm |
| Zusammengebaute Proben mit hydrostatischem Schub (zwei Rohrabschnitte) |
≥ 3DN und ≥ 250mm (DN>315mm: ≥ 2DN wenn min. Länge nicht erreicht) |
| Zusammengebaute Proben mit hydrostatischem Schub (mit Beschlägen) |
≥ 2DN und ≥ 150 mm;DN>250mm: ≥ 1,5DN |
| Zusammengebaute Proben mit hydrostatischem Schub (Sattelast) |
≥ 100 mm |
| Zusammengebaute Proben ohne hydrostatischen Schub |
=DN und ≥ 150mm |
Technische Parameter:
| Modell |
XGY-16C |
| Durchmesserbereich |
Φ8-1800mm |
| Stationen |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 usw. können individuell angepasst werden |
| Steuermodus |
Mikrosteuerung, Industrie-PC-Steuerung |
| Anzeigemodus |
Industrie-PC LCD-Farbdisplay |
| Speichermodus |
PC-Speicher |
| Druckmodus |
Farbdruckerausgabe |
| Prüfdruck |
Druckbereich |
0,1–16 MPa |
| Kontrollgenauigkeit |
±1 % |
| Bildschirmauflösung |
0,01 MPa |
| Arbeitsbereich |
5 % ~ 100 % FS |
| Anzeigefehler |
±1 % |
| Test-Timer |
Timerbereich |
0~10000h |
| Timer-Genauigkeit |
±0,1 % |
| Timer-Auflösung |
1s |
| Leistung |
380 V, 50 Hz, dreiphasig, vieradrig, 1,5 kW |
| Endkappen-Modelle |
ausΦ8bis 1800mm |
| Größe des Wassertanks |
entsprechend der Rohrgröße |
| Temperaturbereich |
15-95℃ |
| Abmessungen (drei Stationen) |
715×625×1700 (mm) oder andere
|
Support und Dienstleistungen:
Hydrostatische Prüfmaschine Hydrostatische Druckprüfmaschine für Kunststoffrohre Technischer Support und Service
Wir bieten technischen Support für hydrostatische Druckprüfmaschinen. Unser erfahrenes technisches Support-Team bietet Ihnen:
- Maschineninstallation und -einrichtung
- Fehlerbehebung und technische Beratung
- Reparatur- und Wartungsdienstleistungen
- Ersatzteile und Verbrauchsmaterialien
- Software-Updates und -Upgrades
Wir sind bestrebt, einen hervorragenden Kundenservice zu bieten und stehen Ihnen für die Beantwortung aller Fragen zur Verfügung. Wenn Sie Fragen haben, zögern Sie bitte nicht, uns zu kontaktieren.
FAQ:
F1: Wie lautet der Markenname der hydrostatischen Prüfmaschine für hydrostatische Druckprüfmaschinen für Kunststoffrohre?
A1: Der Markenname für die hydrostatische Druckprüfmaschine ist JHH und wird in Peking, China, hergestellt.
F2: Was ist der Zweck der hydrostatischen Prüfmaschine für hydrostatische Druckprüfmaschinen für Kunststoffrohre?
A2:Die hydrostatische Prüfmaschine Hydrostatische Druckprüfmaschine für Kunststoffrohrewird verwendet, um die hydrostatische und Berstfestigkeit von Kunststoffrohren zu testen.
F3: Welche Arten von Komponenten und Materialien können mit der hydrostatischen Druckprüfmaschine getestet werden?
A3: Die hydrostatische Druckprüfmaschine kann zum Testen von Kunststoffrohren, Verbundrohren (wie PP-R, PP-B, PP-A, PVC, PE, PE-X usw.) verwendet werden.
F4: Wie hoch ist die Genauigkeit der hydrostatischen Druckprüfmaschine?
A4: Die hydrostatische Druckprüfmaschine ist auf 0,1 % des Skalenendwerts genau.
