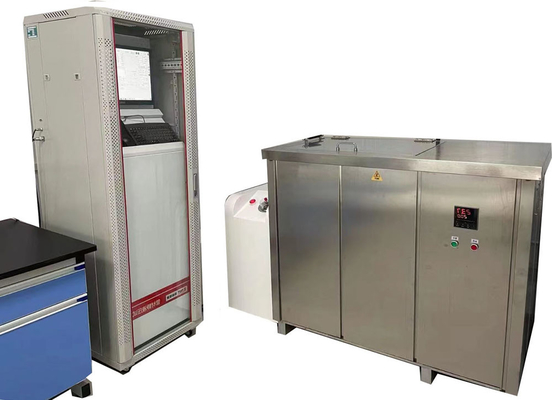

ISO 1167 Hydrostatische Druckprüfmaschine und Berstfestigkeitsprüfmaschine mit druckdichten Endkappen für Kunststoffrohre
Zweck der Ausrüstung:
Diese Ausrüstung wird hauptsächlich zur Messung der Dauerfestigkeit unter hydrostatischem Langzeitdruck und der sofortigen Berstfestigkeit verschiedener Kunststoffrohre und Verbundrohre verwendet. Durch Anlegen eines allmählich ansteigenden Wasserdrucks an die Rohre werden die Druckbedingungen simuliert, denen die Rohre unter tatsächlichen Arbeitsbedingungen ausgesetzt sein können, wodurch die Druck- und Berstfestigkeit der Rohre getestet wird.
Zusammensetzung der Kernkomponenten:
Druckregelsystem:
Es ermöglicht die präzise Steuerung der Druckwerte während des Tests, einschließlich Einstellung, dynamischer Anpassung und stabiler Aufrechterhaltung der Druckparameter, um sicherzustellen, dass der Druck stets im von den Normen vorgegebenen Bereich bleibt, um die Genauigkeit der Testergebnisse zu gewährleisten.Druckerzeugungsgerät:
Hochdruckpumpen werden als Druckquelle verwendet, die Niederdruckflüssigkeit in Hochdruckflüssigkeit umwandeln können, um einen stabilen Hochwasserdurchfluss für den Test bereitzustellen.
Temperierbehälter:
Er wird zur Kontrolle der Temperatur des Prüfmediums (normalerweise Wasser) verwendet, um sicherzustellen, dass der Test unter voreingestellten Temperaturbedingungen durchgeführt wird – die Temperatur hat einen erheblichen Einfluss auf die Leistung von Kunststoffrohren.

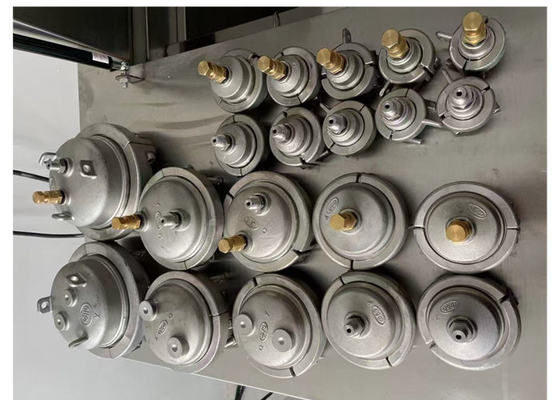

Befestigungsvorrichtungen für Proben (Endkappen):
Sie dienen zur Befestigung der Rohrproben und stellen sicher, dass während des Tests keine Verschiebung oder Leckage der Rohre auftritt, was eine grundlegende Garantie für den reibungslosen Ablauf des Tests darstellt.
Automatisierte Datenverarbeitungseinheit:
Sie verfügt über die Funktion zur automatischen Berechnung von Testdaten und zum Drucken von Testberichten.
Anwendbare Rohrtypen:
Die Maschine kann eine breite Palette von Rohrmaterialien testen, darunter:
Thermoplastische Rohre:
Polypropylen-Varianten (PP-R, PP-B, PPA).
Polyethylen-Typen (PE, PE-X).
Polyvinylchlorid-Derivate (PVC, UPVC, PVC-C).
Verbundrohre: Wie Aluminium-Kunststoff-Verbundrohre, die Kunststoff- und Metallschichten integrieren, um die strukturelle Festigkeit zu erhöhen.
Produkteigenschaften:
1. Benutzerfreundliche Steuerung
Verfügt über eine Touchscreen- oder PC-Oberfläche zur einfachen Einstellung der Testparameter (Druck, Temperatur, Zeit).
2. Kompaktes Multi-Druck-Design
Passt in einen Raum von <1 m² und bietet bis zu 50 verschiedene Druckstufen (einschließlich Wasserversorgung).3. Intelligente Probenerkennung
Erkennt automatisch die Rohrgröße und das Material (z. B. PP-R, PE) und passt die Tests für Genauigkeit an.
4. Optimierte Druckregelung
Verwendet intelligente Algorithmen, um ideale Druckprofile (z. B. allmähliche Erhöhungen) für realistische Tests zu erstellen.
5. Präzise Druckeinstellung
Ermöglicht unabhängige Druckeinstellungen für jeden Testkanal (z. B. 0,1–200 bar) mit hoher Genauigkeit (±0,5 %).
6. Langlebige Komponenten
Reduziert den Verschleiß an Magnetventilen für minimale Wartung und 24/7-Betrieb.
7. Korrosionsbeständige Konstruktion
Alle mit Wasser in Berührung kommenden Teile sind aus hochwertigem Edelstahl gefertigt, um Langlebigkeit zu gewährleisten.
8. Mehrsprachige Anzeige
Unterstützt mehrere Sprachen (Englisch, Chinesisch usw.) für einfache weltweite Nutzung.
9. Kalibrierung unterwegs
Ermöglicht die Kalibrierung des Drucks während der Tests, ohne anzuhalten, um die Daten zuverlässig zu halten.
10. Sicherheit geht vor
Verfügt über elektrische, mechanische und Software-Schutzvorrichtungen (z. B. Not-Aus, Leckerkennung).
11. Einfacher Datenaustausch
Verwendet das TCP/IP-Protokoll, um Daten in Echtzeit an Computer oder Clouds für die Berichterstattung zu senden.
Normen erfüllen:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
EN 12201 - 1:2024, EN 1555 - 1:2021, EN ISO 2507 - 2:2017
Die freie Länge der Proben:
Probenart
| Anforderungen an die freie Länge |
Extrudierte Rohrproben |
| d |
n und ≥ 150mmZusammengefügte Proben mit hydrostatischem Schub (Sattelanschluss)<315mm: ≥ 3nn und ≥ 150mmdn und ≥ 150mmdn und ≥ 150mmZusammengefügte Proben mit hydrostatischem Schub (Sattelanschluss) |
| d |
n und ≥ 150mmZusammengefügte Proben mit hydrostatischem Schub (Sattelanschluss)<50mm: 3nn und ≥ 150mmdn und ≥ 150mmZusammengefügte Proben mit hydrostatischem Schub (zwei Rohrabschnitte) |
| ≥ 3 |
dn und ≥ 150mmdn und ≥ 150mmdn und ≥ 150mmZusammengefügte Proben mit hydrostatischem Schub (mit Fittings) |
| ≥ 2 |
dn und ≥ 150mmdn und ≥ 150mmdn und ≥ 150mmZusammengefügte Proben mit hydrostatischem Schub (Sattelanschluss) |
| ≥ 100mm |
Zusammengefügte Proben ohne hydrostatischen Schub |
| = |
dn und ≥ 150mmTechnische Parameter: |
Modell
| XGY-10C |
Durchmesserbereich |
| Φ8 |
-1800mmStationen |
| 3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. können angepasst werden |
Steuerungsmodus |
| Mikrosteuerung, Industrie-PC-Steuerung |
Anzeigemodus |
| Industrie-PC LCD-Farbbildschirm |
Speichermodus |
| PC-Speicher |
Druckmodus |
| Farbdrucker-Ausgabe |
Prüfdruck |
| Druckbereich |
0.1-10MPa |
Regelgenauigkeit |
| ±1% |
Prüfzeitschaltuhr |
| 0.01MPa |
Arbeitsbereich |
| 5%~100%FS |
Anzeigefehler |
| ±1% |
Prüfzeitschaltuhr |
| Zeitschaltuhrbereich |
0~10000h |
Zeitschaltuhrgenauigkeit |
| ±0.1% |
Zeitschaltuhrauflösung |
| 1s |
Stromversorgung |
| 380V 50Hz Drehstrom-Vierleiter 1.5KW |
Endkappenmodelle |
| von |
Φ8 bis 1800mmGröße des Wassertanks |
| entsprechend der Rohrgröße |
Temperaturbereich |
| 15-95℃ |
Abmessungen (drei Stationen) |
| 715×625×1700(mm) oder andere |
Support und Service:
|
Hydrostatische Prüfmaschine Kunststoffrohr-Hydrostatische Druckprüfmaschine
Technischer Support und Service Wir bieten technischen Support für hydrostatische Druckprüfmaschinen. Unser erfahrenes technisches Support-Team kann Folgendes anbieten:
Maschineninstallation und -einrichtung
- Fehlerbehebung und technische Beratung
- Reparatur- und Wartungsdienste
- Ersatzteile und Verbrauchsmaterialien
- Software-Updates und -Upgrades
- Wir sind bestrebt, einen exzellenten Kundenservice zu bieten und stehen Ihnen für alle Fragen zur Verfügung. Wenn Sie Fragen haben, zögern Sie bitte nicht, uns zu kontaktieren.
FAQ:
F1: Wie lautet der Markenname der hydrostatischen Prüfmaschine für Kunststoffrohre?
A1: Der Markenname für die hydrostatische Druckprüfmaschine ist JHH, hergestellt in Peking, China.
F2: Was ist der Zweck der hydrostatischen Prüfmaschine für Kunststoffrohre?
A2:
Die hydrostatische Prüfmaschine für Kunststoffrohre wird zur Prüfung der hydrostatischen Druck- und Berstfestigkeit von Kunststoffrohren verwendet.F3: Welche Arten von Komponenten und Materialien kann die hydrostatische Druckprüfmaschine testen?
A3: Die hydrostatische Druckprüfmaschine kann zur Prüfung von Kunststoffrohren, Verbundrohren (wie PP-R, PP-B, PP-A, PVC, PE, PE-X usw.) verwendet werden.
F4: Wie genau ist die hydrostatische Druckprüfmaschine?
A4: Die hydrostatische Druckprüfmaschine ist auf 0,1 % des Vollausschlagswertes genau.
F5: Welchen maximalen Druck kann die hydrostatische Druckprüfmaschine testen?
A5: Die hydrostatische Druckprüfmaschine kann Drücke bis zu 10 MPa, 100 bar (14.50 psi) testen.
