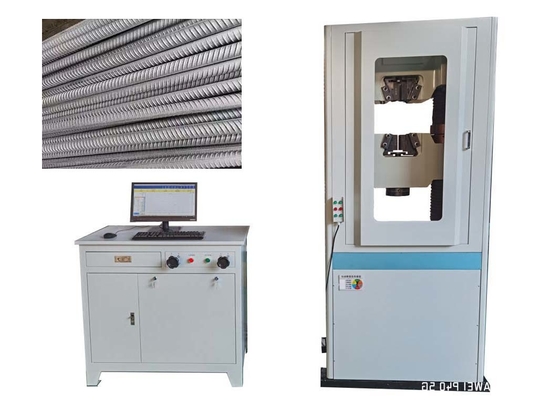

Hydraulische universelle Prüfmaschine für die Prüfung von Schweißförderstahl mit Stange, Spirale und entwickelte Zugbiegung
Arbeitsprinzip:
Bei der Hauptmaschine wird ein sechssäulen Rahmen mit vier Säulen und zwei Schrauben eingesetzt.während der untere Querbalken und der Arbeitstisch den Kompressionsraum bildenEs besteht aus einem elektrischen Steuergerät, einem Servoventil, einem Lastsensor, einem Bewegungssensor, einem Extensometer und einem Computer und bildet ein geschlossenes Servokontrollsystem.Dieses System kann automatisch und präzise den Prüfprozess steuern und automatisch Prüfparameter wie Prüfkraft messen, Verschiebung und Verformung.
Anwendung:
(1) Anwendung bei Zugprüfungen
Konfiguration der Prüfvorrichtung und der Befestigungseinrichtung
Für die Befestigung beider Enden der rebenförmigen Stahlstange werden spezielle keilförmige Befestigungen verwendet.Sicherstellung, dass die Spannfläche senkrecht zur Probeachse ist, um eine exzentrische Belastung zu vermeiden, die die Prüfgenauigkeit beeinträchtigen kannDie oberen und unteren Querbalken bilden einen Zugraum, und die axiale Zugkraft wird durch das hydraulische System ausgeübt.
Steuerungsmodus und Einstellung der Parameter
Eine zusammengesetzte Steuerungsart der Kraftregelung - Verschiebungsregelung wird typischerweise angewendet: In der Anfangsphase wird die Kraft mit einer konstanten Geschwindigkeit (z. B. 10 kN/min) ausgeübt.und wenn man sich dem Ertragspunkt nähert, schaltet es auf die Verschiebungssteuerung (0,05 - 2 mm/min) um die Ausbeute genau zu erfassen.
Datenerhebung und -analyse
Der Lastsensor überwacht in Echtzeit die Schwankung der Zugkraft, das Extensometer erfasst die Verformung innerhalb der Messlänge,und der Computer zeichnet automatisch die "Kraft - Verschiebung" Kurve, wobei Parameter wie die spezifizierte nichtproportionelle Dehnfestigkeit (ReL, ReH), die Zugfestigkeit (Rm) und die prozentuale Dehnung nach einem Bruch (A) berechnet werden.
(2) Durchführung von Biegetests
Biegevorrichtung und -methode
Ersetzen Sie den Biegeeinfluss und die Stützpunkte, stellen Sie den Stützpunkt nach dem Durchmesser der gestreiften Stahlstange (normalerweise das Dreifache des Durchmesser) ein, verwenden Sie eine 180°-Kaltbiegemethode,und drücken Sie langsam den Einzug nach unten, bis die Probe zum angegebenen Winkel gebogen ist, dann beobachten, ob Risse auf der Oberfläche auftreten.
Überprüfung der Standardkonformität
Gemäß GB/T 1499.2 - 2018 Stahl zur Verstärkung von Beton - Teil 2: Warmgewalzte Gürtelstahlstangen,Die Oberfläche der Probe nach der Biegungstest darf keine sichtbaren Risse aufweisen, um zu überprüfen, ob ihre technologischen Eigenschaften den Anforderungen der Konstruktion entsprechen.Die Kommission hat die
| EigenschaftenZugfestEigenschaften |
| |
Ertrag Stärke, R.
MPa |
Zugkraft/Ertrag Stärke Verhältnis,R/R |
Gesamtzahl Verlängerung bei maximal Gewalt, Alter
% |
| B500A |
500 |
1.05 |
2.5 |
| B500B |
500 |
1.08 |
5.0 |
| B500C |
500 |
≥ 115,<1.35 |
7.5 |
Die Rm/R-Charakteristik beträgt 1,02 für Größen unter 8 mm.
A: Charakteristisch für Größen unter 8 mm beträgt 1,0%.
Die spezifizierten Werte von R. sind charakteristisch bei p=0.95.
Die angegebenen Werte von R/R und Ag sind bei p=0 charakteristisch.90.
Die Werte von R und R. werden anhand des nominalen Querschnittes berechnet. |
| Der absolute maximal zulässige Wert der Ausfallfestigkeit beträgt 650 MPa. |
Für die Ertragsfestigkeit ((Re) gilt die oberste Ertragsfestigkeit ((ReH).Bestimmt wird die Ertragsfestigkeit ((Re) von
die 0,2%ige Festigkeit ((Rpo.2) wenn kein Ertragsphänomen vorliegt. |
Standards:
Die in Absatz 1 genannten Vorschriften gelten nicht für die Verwendung von Zellstoffen, die für die Herstellung von Zellstoffen verwendet werden.
Haupttechnische Parameter:
| Modell |
WAW-1000G |
| Struktur |
4 Säulen und 2 Schrauben |
|
Steuerung
|
Manuelle Steuerung des Ladeprozesses, automatische Datenverarbeitung durch Computer |
| Max.Last (kN) |
1000 kN |
| Belastungsgenauigkeit |
≤ ± 0,5% |
| Lastbereich |
2% bis 100% FS |
| Isokinetischer Spannungskontrollbereich |
2-60 (N/mm2•S-1) |
| Fehler der Belastungsrate |
≤ ± 0,5% |
| Auflösung der Last |
1/600000 |
| Messbereich der Verformung |
2%~100% FS |
| Deformationsgenauigkeit |
≤ ± 0,5% |
| Auflösung der Verschiebung (mm) |
0.01 |
| Verschiebungsfehler |
≤ ± 0,5% |
| Max. Kolbenlauf (mm) |
250 |
| Höchstgeschwindigkeit des Kolbens |
0.5-100 mm/min Manuelle Einstellung |
| Geschwindigkeit des Hebens des Querkopfes |
300 mm/min |
| Max. Spannungsprüfraum |
700 mm (kann angepasst werden) |
| Max.Komprimierungstestraum |
600 mm (kann angepasst werden) |
| Klemmmethode |
Hydraulische Klemmen |
| Klemmbereich für runde Proben (mm) |
φ13-φ60 mm ((13-26,26-40,40-60) |
| Spannweite für Flachproben (mm) |
0-15,15-30 mm |
| Breite der Spannung für flache Proben ((mm) |
80 |
| Größe der Druckplatte (mm) |
200*200 |
| Abstand zur Biegung der Rolle ((mm) |
450 |
| Breite der Biegerollen (mm) |
120 |
| Stromversorgung |
3 Phasen, AC380V, 50Hz (kann angepasst werden) |
| Gewicht und Größe |
3200KG, 1060mm*850*2370mm |
