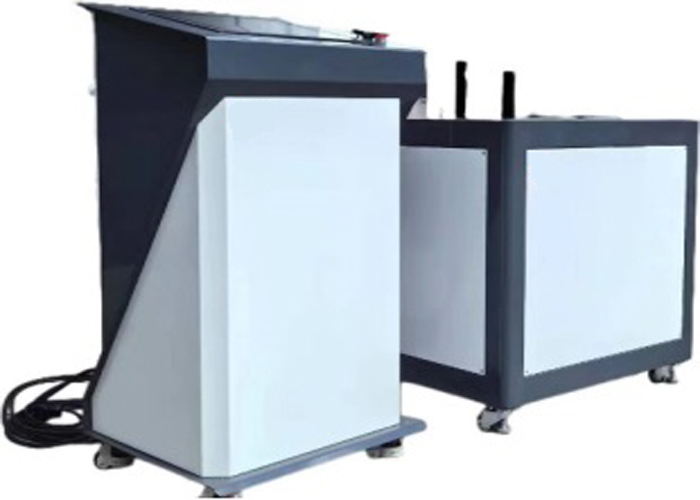

Präzisionsrohrberstprüfung mit der hydrostatischen Druckprüfmaschine XGJ-25M
| Attribut |
Wert |
| Produktname |
Präzisionsrohrberstprüfung mit der hydrostatischen Druckprüfmaschine XGJ-25M |
| Prüfbereich |
0-10MPA |
| Genauigkeit |
-1%~+2% |
| Prüftemperaturbereich |
15~95℃ |

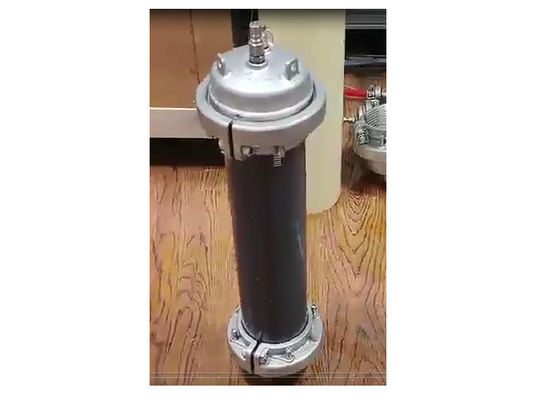

| Endkappen |
Φ8-1800mm |
| Anzeige |
LCD |
| Testkurve |
Druck-Zeit und Druck-Temperatur |
| Sicherheitsschutz |
Überdruck/Übertemperatur |
| Testmodus |
Automatisch |
| Testmedium |
Wasser |
| Kundenspezifische Unterstützung |
OEM |
| Zertifikat |
CE, ISO |
Übersicht
Dieses Instrument wird hauptsächlich zum Testen von Metallrohren, thermoplastischen Rohren, verstärkten thermoplastischen Verbundrohren, Ölleitungen, hydraulischen Komponenten, Gaszylindern, Druckbehältern, Luft- und Raumfahrtdruckleitungen und -behältern verwendet - insbesondere für Ultrahochdruck-Widerstandstests. Es ist auch für hydraulische Sofortbersttests von Hochdruckleitungen und -behältern geeignet.
Als wichtiges Testinstrument ist es für Hersteller, Forschungseinrichtungen und Qualitätskontrollbehörden unverzichtbar.
Umsetzungsstandards
GB/T 6111-2018, GB/T 15560-95, GB/T 5351-2005, ASTM D1598-2009, ASTM D1599-2005, SY/T 7043-2016, SY/T 6662.2-2012, SY/T 6662.7-2017, SY/T 6662.8-2016, SY/T 6662.7-2016 und andere Standardanforderungen.
Produktmerkmale
- Das System verwendet eine Plungerpumpe + Frequenzumrichtersteuerung, um eine Hochdruckregulierung zu ermöglichen. Eine 15 l/min Pumpe wird für eine schnelle Druckbeaufschlagung eingesetzt, wodurch sichergestellt wird, dass der Druckbeaufschlagungsprozess für Proben mit einem Rohrdurchmesser von φ400 mm und einer maximalen Länge von 1000 mm innerhalb von 60 bis 70 Sekunden abgeschlossen werden kann.
- Das Host-System verwendet eine zentralisierte Cluster-Steuerungsarchitektur basierend auf eingebetteten PCs. Jede Workstation fungiert als unabhängiges Modul, das mit Mikrocomputern integriert ist, die Steuerbefehle vom eingebetteten PC empfangen, Druckanpassungen, Logikverarbeitung und Datenerfassung ausführen.
- Das exklusive Druckregelungssystem formuliert automatisch Druckanstiegsprotokolle und -algorithmen, wodurch ein schneller Druckanstieg, ein stabiler konstanter Druck, eine starke Expansionsfähigkeit und eine 100%ige Testerfolgsrate gewährleistet werden.
- Hochpräzise Druckerfassung und -regelung werden durch den Einsatz eines Vektor-Frequenzumrichtersystems und hochpräziser Drucksensoren erreicht.
- Das Instrument zeichnet sich durch Benutzerfreundlichkeit und bequeme Bedienung aus und ist mit einer automatischen Druckentlastungsfunktion ausgestattet (nur eine Taste ist für die Druckentlastung erforderlich).
Technische Parameter
| Teststation |
1 Kanal, Hochspannung |
| Maximaler Prüfdruck |
25MPa |
| Maximaler Fehler |
±1% |
| Probengröße |
Innendurchmesser Φ20mm~400mm, L1000mm oder kundenspezifisch |
| Berstzeit |
60-70s sofortiges Bersten (die Probenausdehnung beträgt weniger als 15 l/min) |
| Testmedium |
Wasser |
| Leistung |
20 kW |
Produktkonfiguration
- Integriertes Mikrocomputer-Steuerungssystem: 1 Einheit pro Modul
- Eingebetteter industrieller Steuerungscomputer: 1 Satz
- Druckregelungssystem: 1 Satz
- Hochdruck-Plungerpumpe (Marke: Bortolini): 25 MPa, Durchflussrate 15 l/min, 1 Einheit
- Drucktransmitter: 1 Einheit (Herkunft: USA, Marke: GEMS)
- PC-Datenverwaltungssoftware: 1 Satz
- Hochdruckschläuche: 2 Stück
- Zubehör und Dokumentation: 1 Satz
Sicherheit bei Hochdrucktests
Während Ultrahochdruck-Bersttests sind die Prüflinge in einer sicheren Grube oder einer temperaturkontrollierten Mediumkammer mit explosionsgeschützten Sicherheitsvorrichtungen zu platzieren, um die Betriebssicherheit zu gewährleisten.
Hinweis: Beim Testen von Rohren mit einem Durchmesser von φ315 mm unter einem Druck von 20 MPa können Schäden an den Rohrenden oder anderen Komponenten zu schweren Gefahren führen.
Häufig gestellte Fragen
F1: Was ist der Zweck der hydrostatischen Prüfmaschine (hydrostatische Druckprüfmaschine für Kunststoffrohre)?
A1: Die hydrostatische Prüfmaschine dient zur Prüfung der hydrostatischen Festigkeit und der Berstfestigkeit von Kunststoffrohren.
F2: Welche Arten von Komponenten und Materialien kann die hydrostatische Druckprüfmaschine testen?
A2: Die hydrostatische Druckprüfmaschine kann Kunststoffrohre und Verbundrohre (z. B. PP-R, PP-B, PP-A, PVC, PE, PE-X usw.) testen.
F3: Wie hoch ist die Genauigkeit der hydrostatischen Druckprüfmaschine?
A3: Die hydrostatische Druckprüfmaschine weist eine Genauigkeit von 0,1 % des Vollausschlags auf.
F4: Welchen maximalen Druck kann die hydrostatische Druckprüfmaschine für Tests verarbeiten?
A4: Die hydrostatische Druckprüfmaschine unterstützt Drucktests bis zu 10 MPa (100 bar, 1450 psi).
