Präzisions- und Langlebigkeits-Hydrostatikprüfmaschine für industrielle Anwendungen
Zusammenfassung

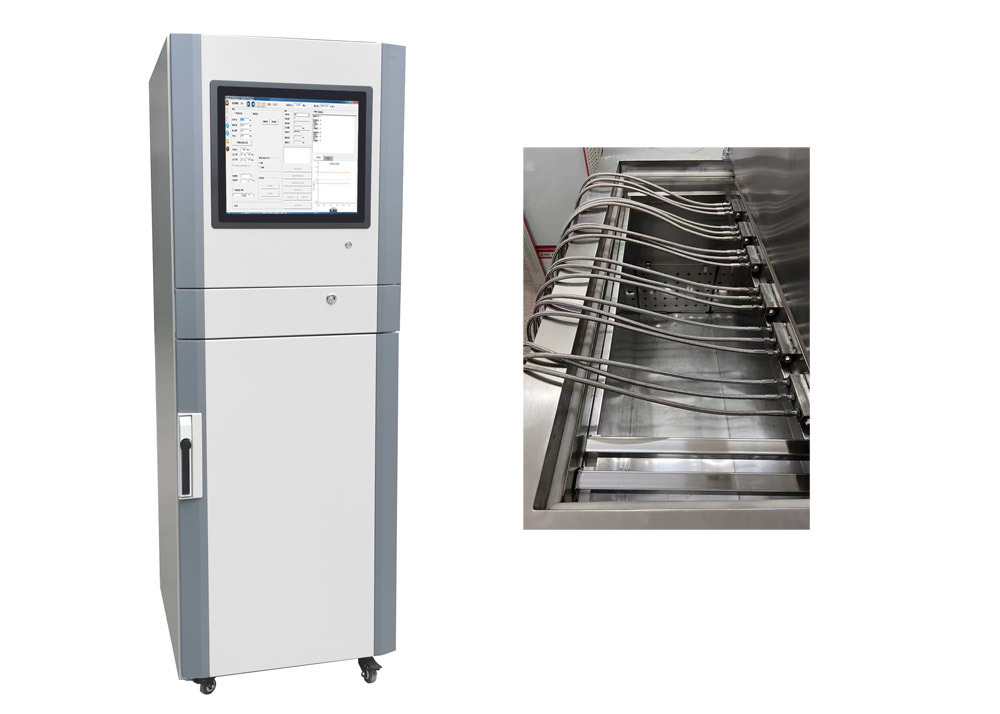

Hydrostatische Prüfmaschine
Die Hydrostatische Prüfmaschine entspricht vollständig den Anforderungen der Normen GB/T 6111, ISO 1167-1, GB/T 15560, ASTM D1598 und ASTM D1599. Sie wurde speziell für die Durchführung von hydrostatischen Druckprüfungen und Berstprüfungen an verschiedenen kunststoffrohren zur Flüssigkeitsförderung entwickelt.
Diese Maschine zeichnet sich durch eine vereinfachte Struktur, hohe Messgenauigkeit, ausgezeichnete Betriebsstabilität und benutzerfreundliche Bedienung aus. Sie ist ein unverzichtbares Prüfinstrument für Qualitätsinspektionsabteilungen von Forschungsinstituten und Rohrherstellern gleichermaßen.
Merkmale
- Die Maschine wird von einem industriellen Personalcomputer (IPC) gesteuert, was eine stabile und präzise Betriebssteuerung gewährleistet.
- Jede Prüfstation wird unabhängig gesteuert, wobei die maximale Anzahl konfigurierbarer Prüfstationen 50 erreicht.
- Sie ist in der Lage, mehrere Testarten durchzuführen, darunter hydrostatische Prüfungen, Berstprüfungen und 8760-Stunden-Langzeit-Leistungsprüfungen.
- Der Prüfdruckbereich der Maschine liegt zwischen 3 und 10 MPa und deckt die Druckanforderungen der meisten Kunststoffrohrprüfszenarien ab.
- Das System kann acht Prüfzustände erkennen: Druckaufbau, Druckentlastung, Druckkompensation, Überdruck, Betrieb, Prüfungsabschluss, Leckage und Bersten.
Normen
Konform mit GB/T 6111-2003, GB/T 15560-95, GB/T 18997.1-2003, GB/T 18997.2-2003, IS0 1167-2006, ASTM D1598-2004 und ASTM D1599.
Prinzip
Nach Eingabe von Parametern wie Ringspannung, Wandstärke und mittlerem Außendurchmesser des Rohrs in den PC berechnet das System automatisch den Prüfdruck und überträgt die Daten über den RS232-Serienanschluss an den unteren Computer (eingebettetes MCU-System). Die Maschine hält dann automatisch einen konstanten Druck auf der Rohrleitung aufrecht: Die Hochdruckpumpe erzeugt eine Hochdruckflüssigkeitsdruckquelle, die nach der Verarbeitung durch das Druckregelsystem über einen Hochdruckschlauch zur Probe im Mediuminkubator geleitet wird. Dies ermöglicht es dem Rohr, entweder einer langfristigen hydrostatischen Prüfung oder einer Berstprüfung unterzogen zu werden.
Technische Parameter
| Modell |
XGY-10C |
| Durchmesserbereich |
Φ6-1800mm |
| Stationen |
3, 6, 12, 15, 20, 25, 50, etc. können angepasst werden |
| Steuerungsmodus |
Mikrosteuerung, industrielle PC-Steuerung |
| Anzeigemodus |
Industrieller PC LCD-Farbbildschirm |
| Speichermodus |
PC-Speicher |
| Druckmodus |
Farbdruckerausgabe |
| Prüfdruck |
Druckbereich: 100Bar, 10MPa |
| Regelgenauigkeit |
±1% |
| Anzeigegenauigkeit |
0.1Bar, 0.01MPa |
| Arbeitsbereich |
5%~100%FS |
| Anzeigefehler |
±1% |
| Prüfzeitschaltuhr |
Zeitschaltuhrbereich: 0~10000h
Genauigkeit der Zeitschaltuhr: ±0.1%
Auflösung der Zeitschaltuhr: 1s |
| Stromversorgung |
380V 50Hz Drehstrom-Vierleiter 1.2KW |
| Endkappenmodelle |
von Φ6 bis 1800mm |
| Wassertankgröße |
entsprechend der Rohrgröße |
| Temperaturbereich |
10-95℃ |
| Abmessungen (drei Stationen) |
740*640*1720(mm) oder andere |
Support und Dienstleistungen
- Vor-Ort-Installation und Inbetriebnahme der Maschine
- Professionelle Fehlerbehebung und gezielte technische Beratung
- Reparatur- und präventive Wartungsdienste
- Lieferung von Originalersatzteilen und Verbrauchsmaterialien
- Rechtzeitige Software-Updates und Upgrades
Wir sind bestrebt, erstklassigen Kundenservice zu bieten und stehen Ihnen jederzeit zur Verfügung, um alle Fragen oder Bedenken bezüglich des Betriebs, der Wartung oder der Leistung der Ausrüstung zu beantworten.
FAQ
F1: Wie lautet der Markenname der Hydrostatischen Prüfmaschine?
A1: Der offizielle Markenname ist JHH, mit Produktionsstätten in Peking, China.
F2: Was ist der Hauptzweck der Hydrostatischen Prüfmaschine?
A2: Sie wurde hauptsächlich entwickelt, um die hydrostatische Festigkeit und Berstfestigkeit von Kunststoffrohren zu prüfen.
F3: Welche Arten von Komponenten und Materialien sind kompatibel?
A3: Geeignet für die Prüfung von Kunststoffrohren und Verbundrohren, einschließlich PP-R, PP-B, PP-A, PVC, PE, PE-X und anderen ähnlichen Rohrtypen.
F4: Wie hoch ist die Messgenauigkeit?
A4: Die Messgenauigkeit liegt innerhalb von 0,1 % des Vollausschlagwerts.
F5: Was ist die maximale Prüfdruckkapazität?
A5: Unterstützt einen maximalen Prüfdruck von bis zu 10 MPa (entspricht 100 bar oder 1450 psi).
