Versatile Prüfausrüstung für die Verwendung in verschiedenen Industrieanwendungen
Beschreibung des Produkts:

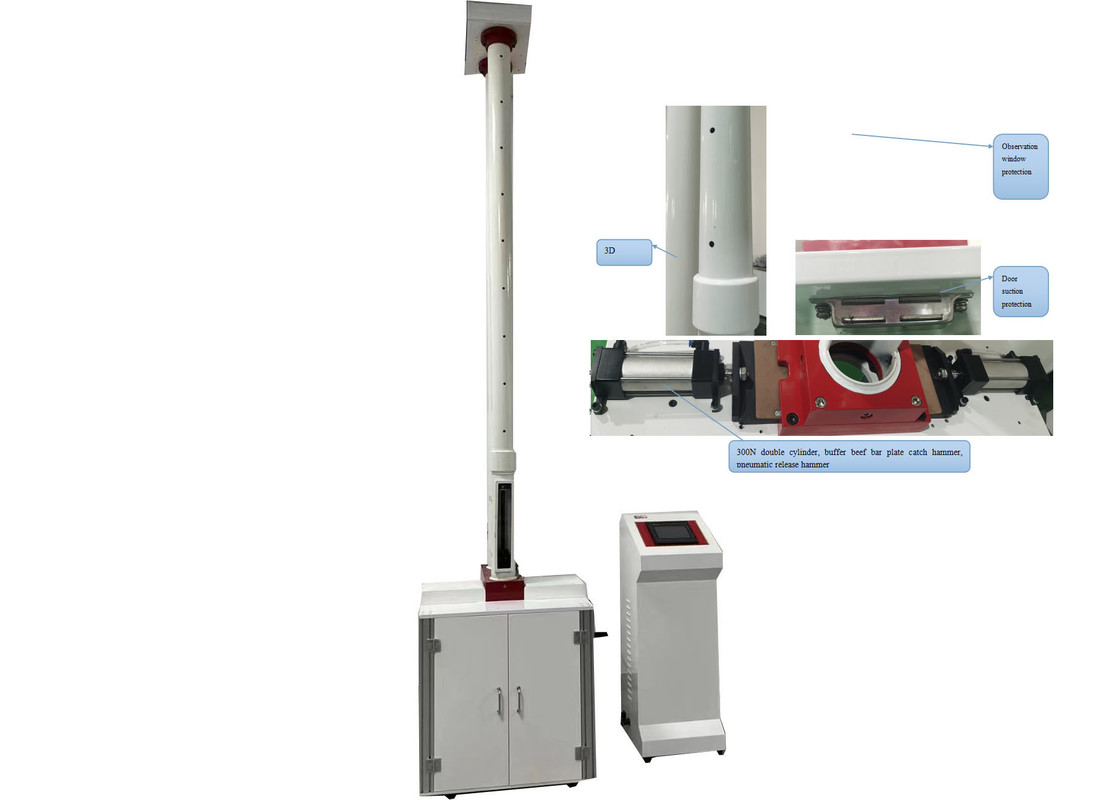

The Round-Robin Method/Tester for Determination of External Impact Resistance of Thermoplastics Pipes is a widely recognized precision testing solution specifically engineered for evaluating the external impact strength of thermoplastics pipesEs dient als Kerninstrument für die Bewertung der Werkstoffleistung und die Qualitätsprüfung von Produkten in verwandten Branchen.
Bei Kunststoffrohren umfasst die Methode/der Prüfer Prüfungen für eine umfassende Produktpalette, einschließlich, aber nicht beschränkt auf: PVC-U-Wasserleitungen, Niederdruckwasserleitungen,Rohre aus Schaumstoff mit Kernschicht, doppelwandige Wellrohren, 克拉管 (Karatrohren), Stahlstreifen-verstärkte Rohre, PE-Wasserleitungen, MPP-Stromleitungen, hohle Wandwicklungsrohre und CPVC-Stromleitungen.
Instrumenteigenschaften:

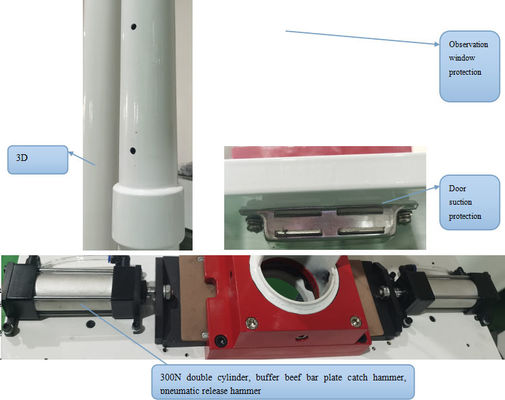

1. Drei-Stufen-Sicherheitsschutzsystem
Der Prüfer ist mit einem mehrschichtigen Verriegelungsschutzmechanismus ausgestattet, um die Betriebssicherheit zu gewährleisten:
- 1. Stufe: Musterschutz für die Türverriegelung;
- 2. Stufe: Überwachungsfensterverriegelung;
- Stufe 3: Schutz der oberen und unteren Grenzpositionen.
2. Hochgeschwindigkeitshebeleistung
Mit einem hochdrehmomentbetriebenen Schrittmotor erreicht der Prüfer eine Hebegeschwindigkeit von bis zu 250 mm/s, wodurch der Hammer in nur 8 Sekunden 2 Meter von Null aufsteigen kann.Dies verkürzt die Prüfzyklen erheblich und verbessert die Betriebseffizienz bei Testszenarien mit hohem Durchsatz.
3. Intelligente Hover-Funktion
Ein mehrstufiger Geschwindigkeitssteuerungsalgorithmus, der eine reibungslose Verzögerung des Hammers und eine präzise Positionierung mit null Abweichungen gewährleistet.Gewährleistung einheitlicher Prüfbedingungen und zuverlässiger Datenwiederholbarkeit.
4. 3D-modellierte Drop-Hammer Führungsrohr
Das Fallhammerleitrohr wird über 3D-Modellierung optimiert, wobei Abgaslöcher integriert werden, um den Windwiderstand während des Hammerabstiegs zu minimieren und eine stabile Übertragung der Aufprallkraft sicherzustellen.eine Rumpfverstärkungsanlage hinzugefügt wird, um Strukturversagen und Verformungen zu verhindern, was die langfristige Betriebssicherheit in strengen Testumgebungen verbessert.
5. Pneumatischer Hammerhebe- und Freisetzmechanismus
Der Prüfer verzichtet auf die herkömmlichen elektromagnetischen Hammermechanismen und nimmt eine hochleistungsfähige pneumatische Konfiguration für eine überlegene Leistung an:
- Ausgestattet mit einem Doppelluftzylinder mit langem Schlag von 300 N für einen leistungsfähigen, konstanten Betrieb;
- Die "Technologie" für die Erstellung von "Systemen" oder "Technologien" für die Erstellung von "Systemen" oder "Systemen" für die Erstellung von "Systemen" oder "Systemen" für die Erstellung von "Systemen" oder "Systemen" für die Erstellung von "Systemen" oder "Systemen" für die Erstellung von "Systemen" oder "Systemen" für die Erstellung von "Systemen" oder "Systemen".
- Das Pneumatische Heben/Lösen-Design beseitigt grundsätzlich Probleme wie Kabelbiegen, Drahtbruch und elektrische Leckagen, die in elektromagnetischen Systemen üblich sind.
- Integriert ein pneumatisches automatisches Sperrsystem, das eine verbesserte Sicherheit und Betriebssicherheit bietet.
6. Integriertes und modulares Baugestaltung
-
- Mechanische Struktur: Verwendet eine standardisierte Aluminiumlegierungsprofilmontage, wodurch Prozessstandardisierung, modulare Installation und ein leichtes, aber hochfester Design erreicht werden;
- Elektro-System: Mit einem 7-Zoll-Touchscreen und Delta PLC konfiguriert, um eine intuitive Bedienung, stabile Leistung und bequeme Wartung zu gewährleisten.
Technische Parameter:
| Modell |
XJL-300D |
| Umgebungstemperatur |
10°C bis 35°C |
| Qualität des Fließhammers |
0.5 kg bis 5 kg,0.125 kg/Zunahme |
| Durchmesser des Hammers |
D25mm, D50, D90mm |
| Höhe des Sturzes |
30 mm bis 2000 mm, Fehler ≤ ± 2 mm |
| Durchmesser der Probe |
Φ10mm-Φ450mm |
| Abweichung des Aufprallzentrums von dem Mittelpunkt der Befestigungseinrichtung |
≤ 2 mm |
| V-Typ-Träger |
120° |
| Quelle |
220 bis 230 VAC |
| Umrissdimensionen |
720 mm × 690 mm × 3650 mm |
| Nettogewicht |
300 kg |
Hauptfunktionen:
Der Dropping Hammer Impact Tester ist ein weithin anerkanntes Präzisionsprüfgerät, das speziell zur Bewertung der Außenwirkfestigkeit von Kunststoffrohren, Kunststoffblechen,und nichtmetallische MaterialienEs dient als wichtiges Instrument für die Bewertung der Materialleistung und die Einhaltung der Produktqualität in der Kunststoff-, Bau- und Fertigungsindustrie.
Bei Kunststoffrohren umfasst der Prüfer umfassende Leistungsprüfungen für eine Vielzahl von Produkten, einschließlich, aber nicht beschränkt auf: PVC-U-Wasserleitung, Niederdruckwasserleitung,Rohre aus Schaumstoff mit Kernschicht, doppelwandige Wellrohren, Karatrohren, mit Stahlgurt verstärkte Rohre, PE-Wasserleitungen, MPP-Stromleitungen, hohle Wandwicklungrohren und CPVC-Stromleitungen.
Definition:
1. Wirkliche Wirkungsrate (TIR)
Die tatsächliche Wirkungsrate (TIR) ist definiert als der Prozentsatz der durch den Aufprall geschädigten Proben in Bezug auf die Gesamtzahl der getesteten Proben, wenn eine ganze Produktpartie einem Aufprallversuch unterzogen wird.Die Berechnungsformel lautet:
TIR = (Gesamtzahl der durch den Aufprall beschädigten Proben / Gesamtzahl der getesteten Proben) × 100%
2. Schäden (Definition)
Für die Zwecke dieser Prüfung wird Schaden als das Vorhandensein von Rissen, Spalten oder vollständiger Bruch der Probe nach dem Aufprall durch visuelle Inspektion definiert.Einfache Einbrüche oder Verfärbungen an der Probenoberfläche durch den Einfluss des Sturzhammers gelten nicht als Schäden..
Unterstützung und Dienstleistungen:
Wir bieten end-to-end-Lebenszyklus-technische Unterstützung und professionelle Dienstleistungen, die auf unsere Drop Hammer Testgeräte zugeschnitten sind.Unser Team von zertifizierten Ingenieuren und technischen Spezialisten bietet fachkundige Anleitung zur Installation vor Ort, Routinewartung, technische Fehlerbehebung, Präzisionskalibrierung,und andere Dienstleistungen mit Mehrwert: Sicherstellung, dass Ihre Ausrüstung eine gleichbleibende Leistung und die Einhaltung internationaler Prüfstandards aufweist.
Um Ihren speziellen Anforderungen gerecht zu werden, bieten wir auch maßgeschneiderte technische Lösungen an.Anpassung des Ausrüstungs- oder Dienstleistungsumfangs an Ihre spezifischen Testszenarien und Betriebsziele.
Häufige Fragen:
-
F1: Was ist die Prüfvorrichtung für den Fallhammer?
A1: Das Drop Hammer Testgerät ist ein Präzisions-Beschlagstestgerät, das von JHH mit Produktionsstandort in Peking, China, hergestellt wird.Es ist speziell für die Bewertung der Stoßfestigkeit von Materialien und Produkten konzipiert, ein wesentlicher Leistungsindikator für die Bewertung der Strukturintegrität.
F2: Was ist der zentrale Zweck der Fallhammer-Prüfgeräte?
A2: Der Hauptzweck der Prüfausrüstung für Fallhammer besteht darin, die Aufprallfestigkeit von Zielobjekten genau zu messen und kritische Daten zur Prüfung der Produktqualifikation bereitzustellen.Qualitätskontrolle, und Zuverlässigkeitssicherung in der Fertigung und in industriellen Anwendungen.
F3: Welche Produkte/Materialien sind mit dem Drop Hammer Testgerät kompatibel?
A3: Die Ausrüstung ist für eine Vielzahl von Rohren geeignet (einschließlich, aber nicht beschränkt auf PVC-U-Wasserleitungen, Abwasserleitungen, Niederdruckwasserleitungen, Niederdruckübertragungsleitungen,Rohre aus Schaumstoff mit Kernschicht, Doppelwand-Wallrohren und PE-Wasserleitungen) und ist auch voll kompatibel mit starren Kunststoffblechen.
F4: Welche Messgenauigkeit hat das Prüfgerät für den Fallhammer?
A4: Die Prüfgeräte mit dem Fallhammer verfügen über eine hohe Messgenauigkeit von ± 0,5%, die zuverlässige, wiederholbare Testergebnisse gewährleistet, die den internationalen Prüfstandards entsprechen.
F5: Wie hoch ist die maximale Prüfenergie der Prüfeinrichtung mit Fallhammer?
A5: Die Ausrüstung bietet eine maximale Prüfenergie von 300 J, die die Anforderungen der Aufprallprüfungen für die meisten industriellen Rohre und starre Kunststoffprodukte erfüllt.
