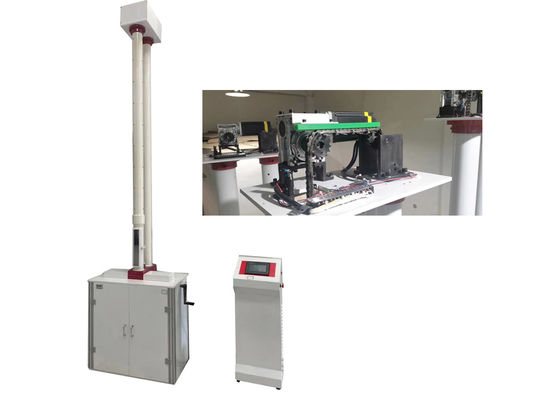

Drop Hammer Testgeräte, die eine dauerhafte Konstruktion und Leistung für kontinuierliche Materialprüfung in Laboratorien bieten
Beschreibung des Produkts
Der Fallgewichts-Einschlagstester ist speziell für die Einschlagleistungstests von Kunststoffrohren, Blechmetallen und verwandten Produkten entwickelt worden.Der Hauptzweck besteht darin, die Stoßfestigkeit dieser Materialien genau zu bewerten., die kritische Daten für die Qualitätskontrolle und Materialqualifikation liefern.
Das Steuerungssystem verfügt über eine fortschrittliche digitale Steuerungstechnologie, die eine präzise Parameterstellung, eine automatische Nullkalibrierung und ein automatisiertes Heben und Freisetzen des Hammers ermöglicht.Dieses intelligente Design rationalisiert nicht nur die betrieblichen Arbeitsabläufe, sondern eliminiert auch effektiv Nebeneffekte - um einheitliche Testbedingungen und zuverlässige, wiederholbare Ergebnisse.
Eigenschaften des Instruments
Sicherheitsschutzsystem auf drei Stufen
Der Prüfer ist mit einem mehrschichtigen Verriegelungsschutzmechanismus ausgestattet, um die Betriebssicherheit zu gewährleisten:
- 1. Stufe: Musterschutz für die Türverriegelung
- 2. Stufe: Überwachungsfenster-Verriegelungsschutz
- 3. Stufe: Schutz der oberen und unteren Grenzposition
Hochgeschwindigkeitshebeleistung
Mit einem hochdrehmomentbetriebenen Schrittmotor erreicht der Prüfer eine Hebgeschwindigkeit von bis zu 250 mm/s, wodurch der Hammer in nur 8 Sekunden 2 Meter von Null aus erreicht.Dies verkürzt die Prüfzyklen erheblich und verbessert die Effizienz bei Testszenarien mit hohem Durchsatz.
Intelligente Hoverfunktion
Ein mehrstufiger Geschwindigkeitssteuerungsalgorithmus, der eine reibungslose Verzögerung des Hammers und eine präzise Positionierung mit null Abweichungen gewährleistet.Gewährleistung einheitlicher Prüfbedingungen und zuverlässiger Datenwiederholbarkeit.
3D-modellierte Fallhammer-Richtleitung
Das Fallhammer-Leitrohr wird über 3D-Modellierung optimiert, indem Abgaslöcher integriert werden, um den Windwiderstand während des Hammerabstiegs zu minimieren - eine stabile Übertragung der Aufprallkraft gewährleistet.eine Rumpfverstärkungsanlage hinzugefügt wird, um Strukturversagen und Verformungen zu verhindern, was die langfristige Betriebssicherheit in strengen Testumgebungen verbessert.
Pneumatischer Hämmerhebe- und Freisetzmechanismus
Der Prüfer verzichtet auf die herkömmlichen elektromagnetischen Hammermechanismen und nimmt eine hochleistungsfähige pneumatische Konfiguration für eine überlegene Leistung an:
- Ausgestattet mit einem 300 N langen Doppelluftzylinder für einen leistungsstarken, konstanten Betrieb
- Mit einer Gummi-Stäbe-Hammeroberfläche zur Sicherstellung eines stabilen, nicht schädlichen Aufpralls auf Proben
- Pneumatisches Heben/Lösen eliminiert grundsätzlich Probleme wie Kabelbiegen, Drahtbruch und elektrische Leckagen, die in elektromagnetischen Systemen üblich sind
- Integriert ein pneumatisches automatisches Sperrsystem, das eine verbesserte Sicherheit und Betriebssicherheit bietet
Integriertes und modulares Baugestaltungssystem
- Mechanische Struktur: Verwendet eine standardisierte Aluminiumlegierungsprofilmontage, um Prozessstandardisierung, modulare Installation und ein leichtes, aber hochfestes Design zu erreichen
- Elektro-System: mit einem 7-Zoll-Touchscreen und Delta PLC konfiguriert, um eine intuitive Bedienung, stabile Leistung und bequeme Wartung zu gewährleisten
Technische Parameter
| Modell |
XJL-300D |
| Umgebungstemperatur |
10°C bis 35°C |
| Qualität des Fließhammers |
00,25 kg bis 10 kg, 0,125 kg/Zunahme |
| Durchmesser des Hammers |
D25mm, D90mm |
| Höhe des Sturzes |
40 mm bis 2000 mm, Fehler ≤ ± 2 mm |
| Durchmesser der Probe |
Φ10mm-Φ450mm |
| Abweichung des Aufprallzentrums von dem Mittelpunkt der Befestigungseinrichtung |
≤ 2 mm |
| V-Typ-Träger |
120° |
| Quelle |
220VAC ± 10% |
| Umrissdimensionen |
730 mm × 700 mm × 3650 mm |
| Nettogewicht |
300 kg |
Hauptfunktionen
Der Dropping Hammer Impact Tester dient als weithin anerkanntes Präzisionsprüfinstrument, das speziell für die Bewertung der Außenwirkfestigkeit von Kunststoffrohren, Kunststoffblechen,und nichtmetallische MaterialienEs ist ein wichtiges Instrument für die Leistungsbewertung, Qualitätskontrolle und Materialqualifikation in der Kunststoff-, Bau- und Fertigungsindustrie.
Für Kunststoffrohre bietet der Prüfer eine umfassende Abdeckung der Aufprallprüfungen für eine Vielzahl von Produkten, einschließlich, aber nicht beschränkt auf: PVC-U-Wasserleitung, Niederdruckwasserleitung,Rohre aus Schaumstoff mit Kernschicht, doppelwandige Wellrohren, Karatrohren, mit Stahlgurt verstärkte Rohre, PE-Wasserleitungen, MPP-Stromleitungen, hohle Wandwicklungrohren und CPVC-Stromleitungen.
Grundsätze
mit einer Breite von mehr als 20 mm, the tester enables the determination of the product's True Impact Rate (TIR) by impacting the specified area of test specimens with a drop hammer of predefined mass and dimensions from a designated height.
Diese Prüfmethode bietet eine außergewöhnliche Flexibilität, um die technischen Anforderungen verschiedener Produkte zu erfüllen - dies wird durch Anpassung der Fallhammermasse, der Aufprallhöhe oder beider Parameter erreicht.
Der maximal zulässige TIR-Wert wird pro Standardprüfprotokoll als 10% angegeben.
Unterstützung und Dienstleistungen
Um Ihren individuellen Anforderungen gerecht zu werden, bieten wir auch maßgeschneiderte technische Lösungen an, die auf Ihre spezifischen Testszenarien, Materialtypen und Betriebsziele abgestimmt sind.Ob Parameteroptimierung erforderlich istWir haben eine Reihe von Lösungen entwickelt, um die Bedürfnisse der Kunden zu erfüllen.
Wir sind bestrebt, branchenführenden Kundenservice und technischen Support zu bieten. Unser reaktionsfähiges Support-Team ist 24/7 verfügbar, um alle technischen Anfragen, betrieblichen Bedenken umgehend zu beantworten,oder Notfalldienste - um Ausfallzeiten zu minimieren und die Produktivität Ihrer Geräte zu maximieren.
Wir laden Sie ein, unser Team so bald wie möglich zu kontaktieren, um weitere Details, persönliche Beratungen oder Ihre spezifischen Unterstützungsbedürfnisse zu besprechen.
Häufig gestellte Fragen
F1: Was ist die Prüfvorrichtung für den Fallhammer?
A1: Das Drop Hammer Testgerät ist ein Präzisions-Beschlagstestgerät, das von JHH mit Produktionsstandort in Peking, China, hergestellt wird.Es wurde speziell entwickelt, um die Stoßfestigkeit von Materialien und Produkten zu bewerten - ein wesentlicher Leistungsindikator für die Bewertung der Strukturintegrität.
F2: Was ist der zentrale Zweck der Fallhammer-Prüfgeräte?
A2: Der Hauptzweck der Prüfausrüstung für Fallhammer besteht darin, die Aufprallfestigkeit von Zielobjekten genau zu messen und kritische Daten zur Prüfung der Produktqualifikation bereitzustellen.Qualitätskontrolle, und Zuverlässigkeitssicherung in der Fertigung und in industriellen Anwendungen.
F3: Welche Produkte/Materialien sind mit dem Drop Hammer Testgerät kompatibel?
A3: Die Ausrüstung ist für eine Vielzahl von Rohren geeignet (einschließlich, aber nicht beschränkt auf PVC-U-Wasserleitungen, Abwasserleitungen, Niederdruckwasserleitungen, Niederdruckübertragungsleitungen,Rohre aus Schaumstoff mit Kernschicht, Doppelwand-Wallrohren und PE-Wasserleitungen) und ist auch voll kompatibel mit starren Kunststoffblechen.
F4: Welche Messgenauigkeit hat das Prüfgerät für den Fallhammer?
A4: Die Prüfgeräte mit dem Fallhammer verfügen über eine hohe Messgenauigkeit von ±0,5%, was zuverlässige, wiederholbare Testergebnisse gewährleistet, die den internationalen Prüfstandards entsprechen.
F5: Wie hoch ist die maximale Prüfenergie der Prüfeinrichtung mit Fallhammer?
A5: Die Ausrüstung bietet eine maximale Prüfenergie von 300 J, die die Anforderungen an die Aufprallprüfung der meisten industriellen Rohre und starren Kunststoffprodukte erfüllt.
