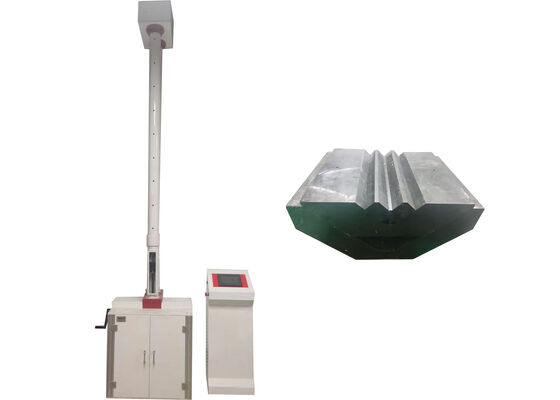

Fallhammer-Prüfgerät
Bietet Fallgewichts-Kerbschlagprüfungen für Rohre und starre Kunststoffplatten gemäß der Norm JB T9389.
Produktübersicht
Die Fallhammer-Schlagprüfmaschine wurde speziell für die Bewertung der Schlagfestigkeit einer Vielzahl von Rohren (einschließlich PVC-U-Wasserversorgungsrohren, Abwasserrohren, Niederdruckwasserversorgungsrohren, Niederdruck-Wassertransportrohren, Kernschaumrohren, doppelwandigen Wellrohren und PE-Wasserversorgungsrohren), Platten und starren Kunststoffplatten entwickelt.
Das Produkt entspricht vollständig dem Industriestandard JB/T 9389 Technische Spezifikationen für Fallhammer-Schlagprüfmaschinen sowie internationalen Standards wie ASTM, ISO und BS – und gewährleistet so genaue, zuverlässige und global branchenkonforme Prüfergebnisse.
Konformitätsstandards
ASTM D2444, ISO4422, ISO3127, BSEN1411 und BSEN744.
Geräteeigenschaften
Dreistufiger Sicherheitsschutz
- Stufe 1: Sicherheitsschutz der Probenkammer-Tür
- Stufe 2: Sicherheitsschutz des Beobachtungsfensters (derzeit nicht ausgestattet)
- Stufe 3: Sicherheitschutz für obere und untere Grenzwerte
Schnelle Hubfunktion
Ausgestattet mit einem Hochdrehmoment-Schrittmotor erreicht die Maschine eine maximale Hubgeschwindigkeit von 250 mm/s – ermöglicht einen Hub von 2 Metern in nur 8 Sekunden zur Optimierung effizienter Prüfzyklen.
Intelligentes Schweben
Durch die Übernahme eines Mehrstufen-Geschwindigkeitsregelungsalgorithmus gewährleistet die Maschine eine reibungslose Hammerpositionierung ohne Abweichung und hält stabile Prüfbedingungen für zuverlässige Daten aufrecht.
Optimiertes Hammerrohrdesign mit Abluftstruktur
Das Fallhammerrohr wird mittels 3D-Modellierung konstruiert und mit Abluftlöchern integriert, um den Luftwiderstand während des Aufpralls zu minimieren. Es verfügt außerdem über eine verbesserte Hammerrohr-Klemmstruktur, um strukturelle Ausfälle und Verformungen des Rohrs zu vermeiden und eine langfristige Betriebsstabilität zu gewährleisten.
Pneumatisches Hammer-Klemm- und Lösesystem
Anstelle traditioneller elektromagnetischer Hammer-Mechanismen verwendet das System eine pneumatische Hochdruckstruktur – ausgestattet mit einem Doppelzylinder mit langem Hub von 300 N. Die Hammeroberfläche ist mit einer Gummiauflage versehen, um einen stabilen Aufprall zu gewährleisten und Beschädigungen des Prüfstücks zu verhindern. Das pneumatische Lösedesign eliminiert grundsätzlich Ermüdungserscheinungen von Kabeln und Probleme mit elektrischen Leckagen, während der pneumatische automatische Verriegelungsmechanismus einen sicheren und zuverlässigen Betrieb gewährleistet.
Integriertes und modulares Design
- Mechanischer Teil: Nimmt eine Standard-Aluminiumlegierungsprofilmontage an, die standardisierte Prozesse, modulare Installation, leichtes Design und hohe strukturelle Festigkeit ermöglicht.
- Elektrischer Teil: Konfiguriert mit einem 7-Zoll-Touchscreen und einer Delta-SPS, die eine intuitive Bedienung und eine stabile Steuerleistung gewährleistet.
Hochwertige Komponentenqualität
Alle Kernkomponenten werden zur Zuverlässigkeit international bezogen:
- Zylinder: Marke Adker
- Touchscreen: Marke Delta
- SPS: Marke Delta
- Netzteil: Marke Taiwan Mean Well
Die Maschine ist mit umfassenden Sicherheitsmaßnahmen ausgestattet, darunter Schutz vor Leckagen (elektrisch/Wasser), Kurzschlussschutz, Antistatikschutz, Entstörung, Schutz vor Stromausfall und Schutz vor Fehlbedienung.
Hoher Automatisierungsgrad
Das Instrument führt automatisch Nullpunktkalibrierung, Hammerhub, Hammerfreigabe und Testausführung durch – optimiert den Arbeitsablauf und reduziert manuelle Eingriffe.
Technische Parameter
| Modell |
XJL-450M |
| Umgebungstemperatur |
10°C-35°C |
| Fallhammergewicht |
0,5 kg - 15 kg |
| Hammerdurchmesser |
D25mm, D90mm |
| Fallhöhe |
50 mm - 2000 mm, Fehler ≤ ±2 mm |
| Probendurchmesser |
Ø10mm - Ø450mm |
| Abweichung des Aufprallzentrums vom Spannfutterzentrum |
≤2mm |
| V-förmige Unterstützung |
120° |
| Quelle |
220VAC ±10% |
| Außenmaße |
730mm*700mm*3660mm |
| Nettogewicht |
310kg |
Konfigurationsinventar
| Name |
Menge |
| Host |
Ein Satz |
| Schaltschrank |
Ein Satz |
| Der Hammerkörper |
Ein Satz |
| Gewicht |
Ein Satz |
| Stromkabel |
Ein Stück |
| V-förmige Unterstützung |
Zwei Stücke |
| Bedienwerkzeug (Schlüssel) |
Ein Satz |
