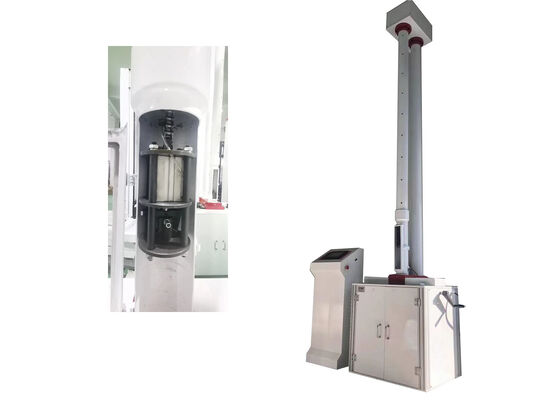

Fallhammer-Prüfgerät
Diese Schlagprüfmaschine für nichtmetallische Rohre ist speziell für die Bewertung der Schlagfestigkeit einer breiten Palette von nichtmetallischen Rohren konzipiert. Ausgestattet mit einem vollautomatischen Steuerungssystem integriert sie intelligente Betriebsfunktionen, einschließlich automatischer Verhinderung von Sekundärschlägen, automatischer Hammer-Nullpunktkalibrierung, automatischer Proben-Nullstellung, automatischem Hammer-Einhaken, automatischem Anheben des Hammers auf die voreingestellte Schlaghöhe und automatischer Überprüfung des Schließens der Sicherheitstür – dies gewährleistet eine standardisierte, hochpräzise und sichere Testdurchführung.
Das integrierte Bedienfeld und der hochauflösende Bildschirm der Maschine ermöglichen die Echtzeit-Visualisierung kritischer Testparameter wie Schlaghöhe, Hammerbetriebsgeschwindigkeit und Testfortschritt. Sie verfügt über einen integrierten Schutz bei Stromausfall, der Testdaten speichert und alle mechanischen Vorgänge bei plötzlichen Stromunterbrechungen stoppt, um sowohl die Ausrüstung als auch die Prüfobjekte zu schützen.
Dieses Gerät wird umfassend zur Qualitätsbewertung verschiedener Kunststoffrohre (einschließlich Wasserversorgungs-/Entwässerungsrohre, Abwasserrohre, Gastransportrohre, Kommunikationsrohre usw.) und Kunststoffplatten eingesetzt und dient als erstklassiges Prüfgerät für Unternehmen im Baustoffbereich, wissenschaftliche Forschungseinrichtungen und industrielle Qualitätsprüfanlagen – es liefert zuverlässige und wiederholbare Ergebnisse für die Materialkonformität und Leistungsvalidierung.
Konformitätsstandards
GB/T14152, GB/T10002.1, GB/T5836.1, GB/T13664, GB/T16800, ASTM D2444, ISO4422, ISO3127, BSEN1411 und BSEN744.
Geräteeigenschaften
- Das integrierte Sicherheitsschutzsystem entspricht vollständig der Richtlinie 89/392/EWG (Maschinenrichtlinie) und gewährleistet die Einhaltung strenger europäischer Arbeitsschutzstandards für Prüfgeräte.
- Es wird eine industrielle Farb-HMI (Human-Machine Interface) in Verbindung mit einer SPS-basierten verteilten Steuerungshardware verwendet, die eine außergewöhnliche Betriebssicherheit bietet und eine intuitive, zentrale Steuerung aller Testverfahren ermöglicht.
- Die Schlaghöhe ist im Bereich von 200 mm bis 2000 mm stufenlos verstellbar; die Vorrichtung zur Verhinderung von Sekundärschlägen erreicht eine Erfolgsquote von 100 % über das gesamte Höhenspektrum und eliminiert ungültige Testdaten, die durch Rückprallschläge verursacht werden.
- Das Prinzip der Vakuumadsorption wird für die Auslösung des Schlaghammers und die Sekundärerfassung genutzt. Dieses Design ermöglicht eine schnelle Hammerbetätigung mit einer maximalen Schlaggeschwindigkeit von 2 m/s für präzise und wiederholbare Schlagprüfungen.
- Es verfügt über eine automatische Kalibrierung der Hubhöhe mit einer Kalibriergenauigkeit von ±1 mm relativ zur voreingestellten Höhe, was eine konsistente Steuerung der Schlagposition und die Gültigkeit der Testergebnisse gewährleistet.
- Ausgestattet mit unabhängigen Schlaghammer-Modulen, wobei jedes Modul auf ein bestimmtes Schlagenergielevel abgestimmt ist. Die Hammer-Module sind einfach auszuwählen und auszutauschen, und ihre robuste Konstruktion gewährleistet eine lange Lebensdauer für langfristige Kosteneffizienz.
Technische Parameter
| Modell |
XJL-630S |
| Umgebungstemperatur |
10℃-35℃ |
| Fallhammer-Masse |
0,5 kg-16 kg |
| Hammerdurchmesser |
D25mm, D90mm (anpassbar) |
| Fallhöhe |
50mm-2000mm, Fehler≤±2mm |
| Hubgeschwindigkeit |
2m/s |
| Durchmesser der Probe |
Φ10mm-Φ630mm (anpassbar) |
| Abweichung des Schlagmittelpunkts vom Spannmittelpunkt |
≤2mm |

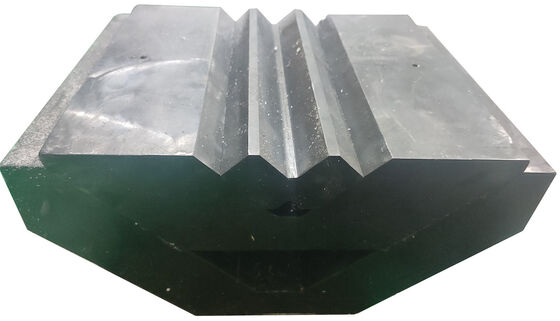

| V-förmige Auflage |
120° |
| Stromversorgung |
220VAC±10% |
| Außenmaße |
930mm*700mm*3750mm |
| Nettogewicht |
350kg |
Support und Dienstleistungen
Wir bieten umfassenden technischen Support und vollständige After-Sales-Services für unsere Fallhammer-Prüfgeräte, um eine nachhaltig optimale Leistung und minimale Ausfallzeiten Ihrer Prüfsysteme zu gewährleisten. Unser Team aus zertifizierten Ingenieuren und erfahrenen Technikern bietet professionelle Anleitung und praktische Unterstützung bei der Installation vor Ort, routinemäßigen vorbeugenden Wartung, technischen Fehlerbehebung, Präzisionskalibrierung und anderen kritischen betrieblichen Anforderungen. Darüber hinaus sind wir auf die Entwicklung maßgeschneiderter technischer Lösungen spezialisiert, um Ihre einzigartigen Prüfszenarien, Compliance-Anforderungen oder projektspezifischen Anforderungen zu erfüllen.
Wir sind bestrebt, branchenführende Kundenservice- und Supportstandards aufrechtzuerhalten. Unser technisches Support-Team steht Ihnen rund um die Uhr über mehrere Kanäle (einschließlich dedizierter Hotline, E-Mail und Fernwartungsunterstützung) zur Verfügung, um alle Anfragen, technischen Probleme oder Serviceanliegen, auf die Sie stoßen, umgehend zu bearbeiten.
Verpackung und Versand
Das Fallhammer-Prüfgerät wird in verstärkten Holzkisten für den Export verpackt, um maximalen Schutz während des nationalen und internationalen Transports zu gewährleisten. Jede Kiste ist mit der zentralen Prüfeinheit, umfassenden Betriebs- und Wartungshandbüchern, Hilfskomponenten und wesentlichen Ersatzteilen ausgestattet – alles gesichert mit stoßdämpfenden Polstermaterialien, um Transportschäden zu vermeiden. Zusätzlich ist jede Kiste klar mit dem Gerätenamen, der Modellnummer, der Seriennummer und standardisierten Handhabungsanweisungen (z. B. „Zerbrechlich“, „Aufrecht halten“) gemäß den internationalen Versandvorschriften für eine optimierte Frachtidentifizierung und Logistikverwaltung gekennzeichnet.
Für eine reibungslose internationale Logistik stellen wir einen vollständigen Satz zollkonformer Dokumente zur Verfügung, einschließlich einer Handelsrechnung, einer detaillierten Packliste, eines Konformitätszertifikats (falls zutreffend) und aller anderen erforderlichen Unterlagen für den grenzüberschreitenden Versand. Die Versandkosten werden basierend auf der Zielregion, der Versandart (z. B. Seefracht, Luftfracht) und dem Gesamtvolumen/Gewicht der Sendung berechnet, wobei flexible Angebotsoptionen zur Verfügung stehen, um Ihren Lieferzeitplan und Ihr Budget zu berücksichtigen.
Häufig gestellte Fragen
Was ist das Fallhammer-Prüfgerät und wer stellt es her?
Das Fallhammer-Prüfgerät ist ein spezialisiertes Schlagprüfgerät, das von JHH in Peking, China, entwickelt und hergestellt wird. Seine Hauptfunktion besteht darin, die Schlagfestigkeit verschiedener Materialien und Komponenten unter kontrollierten dynamischen Schlaglasten quantitativ zu bewerten.
Was ist der Hauptzweck des Fallhammer-Prüfgeräts in industriellen und Forschungsszenarien?
Das Hauptziel dieser Ausrüstung ist die genaue Messung und Bewertung der Schlagfestigkeit von Zielproben, die es Herstellern und Forschungseinrichtungen ermöglicht, eine strenge Qualitätsvalidierung, Leistungsprüfung und Konformitätsbewertung von Produkten durchzuführen, um sicherzustellen, dass sie Industriestandards und Anwendungssicherheitsanforderungen erfüllen.
Welche Produkte und Materialien können mit dem Fallhammer-Prüfgerät getestet werden?
Es ist weit verbreitet für Schlagfestigkeitsprüfungen einer Vielzahl von Rohren, einschließlich PVC-U-Wasserversorgungsrohren, Abwasserrohren, Niederdruckwasserversorgungsrohren, Niederdrucktransportrohren, Kernschicht-Schaumrohren, doppelwandigen Wellrohren und PE-Wasserversorgungsrohren. Darüber hinaus ist es mit Hartkunststoffplatten und anderen starren nichtmetallischen Rohr-/Plattenmaterialien für die Qualitätsprüfung kompatibel.
Welches Testgenauigkeitsniveau hat das Fallhammer-Prüfgerät?
Das Gerät erreicht eine umfassende Genauigkeit der Testparameter von bis zu 0,5 %, was hochzuverlässige und wiederholbare Schlagtestdaten für die Produktleistungsanalyse und Qualitätskontrolle gewährleistet.
Was ist die maximale Schlagenergiekapazität des Fallhammer-Prüfgeräts?
Das Gerät hat eine maximale Nennschlagprüfenergie von 300 J, was die Anforderungen an die Schlagfestigkeitsprüfung der meisten industriellen nichtmetallischen Rohre und Kunststoffplatten in gängigen Anwendungsszenarien abdeckt.
