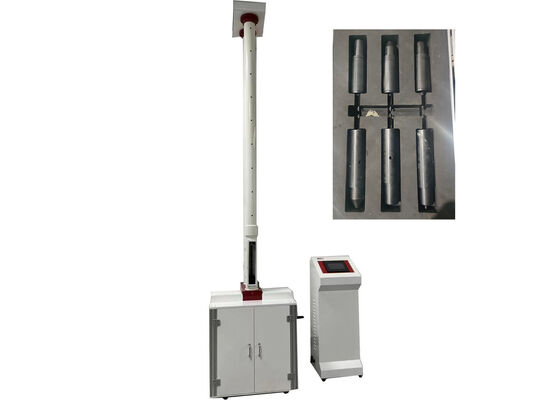

Drop Hammer Testgeräte bieten Vielseitigkeit bei der Prüfung verschiedener Probengrößen und -formen unter kontrollierten Bedingungen
Der Drop Hammer Impact Tester / Drop Weight Tear Tester ist speziell für die Durchführung von Aufprallprüfungen an Kunststoffrohren, Blechmetallen und deren Fertigprodukten entwickelt worden.Sein Hauptzweck ist es, die Stoßfestigkeit dieser Materialien genau zu bewerten und zu bestimmen., die eine zuverlässige Datenunterstützung für die Materialqualitätskontrolle und die Validierung der Produktleistung bietet.

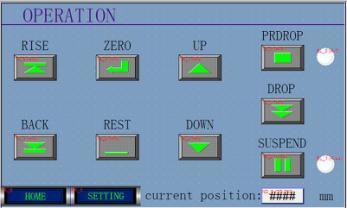

Das Steuerungssystem des Prüfers verwendet eine fortschrittliche digitale Steuerungstechnologie, die eine präzise Parametereinstellung, eine automatische Nullregelung und ein automatisiertes Heben und Fallen des Hammers ermöglicht.Es ist mit einem eingebauten Anti-Sekundärschlag-Mechanismus ausgestattet., wodurch unerwünschte Nebenwirkungen während des Prüfprozesses wirksam verhindert werden, die Genauigkeit der Prüfergebnisse gewährleistet und die Betriebssicherheit erhöht wird.
Produktstruktur und Arbeitsprinzip
Zusammensetzung der Kernkomponente
- Arbeitsbank
- Mechanismus zur Verhinderung sekundärer Auswirkungen
- Stützrohr
- Leitrohr
- Körper mit Hammer
- V-Block-Anlage
- Automatischer Fallhammermechanismus
- Verringerer
- Elektrische Steuerungskiste
- Stützbefestigung
Funktionsprinzip
Innerhalb des Leitrohrs befindet sich ein Hammerhalter, der durch einen Motor und einen Reduktor angetrieben wird, um den Hammerkörper auf die vorgegebene Prüfhöhe zu heben.Aktivierung der Fall-Trigger-Schalter befreit den Hammer Körper frei in die Führröhre zu fallen und schlagen die Prüfprobe, wodurch die Ziele der Aufprallprüfungen erreicht werden.
Berechnung der Auswirkungen auf die Energie und Verhinderung sekundärer Auswirkungen
Die Aufprallenergie kann genau berechnet werden, basierend auf dem Gewicht des Hammerkörpers und der vorgegebenen Fallhöhe.die Vorrichtung verhindert, dass sich der Hammerkörper abprallt und einen Sekundärschlag verursacht.. Ausgestattet mit photoelektrischer Sensorsteuerungstechnologie erkennt das System den abprallenden Hammerkörper in Echtzeit und löst den sekundären Aufprallverhütungsmechanismus aus, um den Hammer rasch zu klemmen.Diese Konstruktion eliminiert effektiv das Risiko eines Sekundärstoßes und gewährleistet die Genauigkeit und Zuverlässigkeit der Testergebnisse.
Mechanismus zur Anpassung der V-Block-Montage
Die V-Block-Anlage ist unterhalb der Arbeitsbank montiert und auf beiden Seiten zwei Führungsstangen installiert.die eine präzise Positionierung von Versuchsproben unterschiedlicher Größe und Form ermöglicht.
Technische Parameter
| Parameter |
Spezifikation |
| Modell |
XJL-300D |
| Umgebungstemperatur |
10°C bis 35°C |
| Qualität des Fließhammers |
0.5 kg bis 15 kg |
| Durchmesser des Hammers |
D25mm, D90mm |
| Höhe des Sturzes |
50 mm bis 2000 mm, Fehler≤±2 mm |
| Durchmesser der Probe |
Φ10mm-Φ450mm |
| Abweichung des Aufprallzentrums von dem Mittelpunkt der Befestigungseinrichtung |
≤ 2 mm |
| V-Typ-Träger |
120° |
| Stromquelle |
220VAC ± 10% |
| Umrissdimensionen |
730 mm × 700 mm × 3650 mm |
| Nettogewicht |
300 kg |
Unterstützung und Dienstleistungen
Wir bieten umfassende technische Unterstützung und professionelle Kundendienstleistungen für unsere Drop Hammer Testgeräte.Unser Team von zertifizierten Ingenieuren und Technikern bietet spezialisiertes Fachwissen für die Installation vor Ort, planmäßige vorbeugende Wartung, schnelle Fehlerbehebung, Präzisionskalibrierung und andere Mehrwertdienste.Wir bieten auch maßgeschneiderte Lösungen an, die auf Ihre spezifischen Testanforderungen und Anwendungsszenarien zugeschnitten sind.
Unser professionelles Support-Team ist rund um die Uhr zur Verfügung, um Ihre Anfragen zu beantworten, technische Probleme zu lösen,und sicherstellen Sie, dass Ihre Ausrüstung ununterbrochen arbeitet.
Für weitere Einzelheiten oder eine persönliche Beratung können Sie uns so bald wie möglich kontaktieren.
Verpackung und Versand
Die Fallhammer-Testgeräte werden in robusten Holzkisten für den Export verpackt, um einen maximalen Schutz während des Transports zu gewährleisten.detaillierte Betriebs- und Wartungsanleitungen, sowie alle für die Einrichtung vor Ort und den ersten Betrieb erforderlichen Ersatzteile und Zubehörteile.
Auf der Außenseite jeder Kiste werden klare Versandkennzeichnungen angebracht, auf denen der Ausrüstungsname, die Modellnummer und die eindeutige Seriennummer angegeben sind, die eine einfache Identifizierung erleichtern.Bestandsmanagement, und Zollabfertigung.
Eine vollständige Dokumentation wird zur Beförderung der Sendung erstellt, einschließlich Handelsrechnungen, detaillierter Verpackungslisten,und alle zusätzlichen Unterlagen für die internationale Spedition (e).z.B. Zolldeklarationsformulare).
Die Versandkosten werden auf der Grundlage des endgültigen Lieferziels und der gewählten Versandart (z. B. See- oder Luftfracht) berechnet, wobei vor der Bestellbestätigung transparente Preise angegeben werden.
Häufig gestellte Fragen
F1: Was ist eine Drop Hammer Testanlage?
Drop Hammer Test Equipment ist ein Präzisionsschlagprüfgerät, das von JHH mit Produktionsstandort in Peking, China, hergestellt wird.Es ist speziell entwickelt, um die Stoßfestigkeit von Materialien und Fertigprodukten zu bestimmen.
F2: Was ist der Zweck von Drop Hammer Testgeräten?
Der Hauptzweck dieser Prüfgeräte für die Prüfung mit einem Fallhammer besteht darin, die Stoßfestigkeit von Zielmaterialien und -produkten genau zu bewerten.Dieser kritische Prüfprozess überprüft die Einhaltung der Qualitätsstandards der Industrie, um die strukturelle Integrität und Betriebssicherheit der getesteten Gegenstände in realen Service-Szenarien zu gewährleisten.
F3: Für welche Produkte kann die Drop Hammer Testgeräte verwendet werden?
Diese Ausrüstung ist in erster Linie für die Prüfung der Aufprallfestigkeit einer Vielzahl von Rohrprodukten ausgelegt, einschließlich PVC-U-Wasserleitungen, Abwasserleitungen, Niederdruckwasserleitungen,NiederdruckleitungenEs ist auch für die Leistungsbewertung von starren Kunststoffblechen geeignet.
F4: Wie genau ist die Genauigkeit der Drop Hammer Testgeräte?
Die Drop Hammer Testgeräte verfügen über eine hohe Messgenauigkeit von bis zu 0,5%, wodurch präzise und wiederholbare Prüfdaten für Qualitätskontrolle und FuE-Anwendungen gewährleistet werden.
F5: Wie hoch ist die maximale Prüfkraft der Drop Hammer Testgeräte?
Die Prüfgeräte mit dem Fallhammer verfügen über eine maximale Prüfenergie von 300 Joule (300 J).
