Ausrüstung für die Prüfung mit einem Fallhammer
Die Industrie-Drop-Hammer-Test-Ausrüstung ist für die Präzisions-Beschlagung von Kunststoffrohren, Blechmetallen und fertigen Produkten ausgelegt.Dieses fortschrittliche System bewertet die Stoffschlagfestigkeit, die zuverlässige Daten für die Leistungsbewertung und Qualitätsprüfung liefern.
Beschreibung des Produkts
Die Ausrüstung verfügt über ein fortschrittliches digitales Steuerungssystem, das die automatische Parameterstellung, die automatische Nullkalibrierung und die vollautomatisierte Sequenz des Hebens und Fallens von Hammern ermöglicht.Der ausgeklügelte Kontrollmechanismus verhindert wirksam Nebenwirkungen, um die Genauigkeit, Konsistenz und Wiederholbarkeit der Testergebnisse zu gewährleisten.
Struktur und Arbeitsprinzip

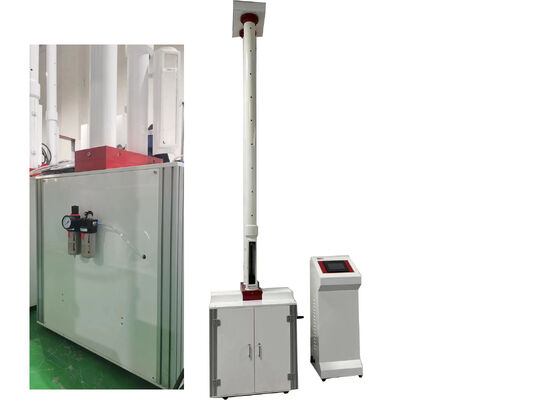

Die Prüfmaschine besteht aus einer Arbeitsbank, einem Sekundärschlagverhütungsmechanismus, einem Stützrohr, einem Führerrohr, einem Hammerkörper, einer V-Block-Befestigung, einem automatischen Hammer-Rückfallmechanismus, einem Reduktor,elektrische Steuerungskiste, und Stützrahmen.
- Ein Hammerhalter ist in den Leitrohr montiert, wobei der Hammerkörper durch einen Getriebemotor und eine Reduktionsanlage angehoben wird
- Bei Erhöhung auf die vorgegebene Prüfhöhe wird durch Aktivierung des Fallzugs der Hammerkörper für den freien Fall im Leitrohr freigegeben.
- Die Aufprallenergie wird anhand des Hammergewichts und der vorgegebenen Aufprallhöhe berechnet.
- Die integrierte photoelektrische Sensorsteuerung löst einen Sekundärschlagverhütungsmechanismus aus
- V-Block-Lösungen mit manueller Steuerung des Handrads ermöglichen eine präzise Positionierung der Probe
Wesentliche Merkmale
Sicherheitsschutz auf drei Ebenen
- Stufe 1: Sicherheitsschutz der Probenkammertür
- Stufe 2: Sicherheitsschutz für Aussichtsfenstertüren
- Stufe 3: Schutz der oberen und unteren Grenzpositionen
Hochgeschwindigkeitshebeleistung
Ausgestattet mit einem hochdrehmomentfähigen Schrittmotor, der eine Hebegeschwindigkeit von 250 mm/s erreicht und in nur 8 Sekunden von 0 auf 2 Meter beschleunigt wird, um die Effizienz des Tests zu verbessern.
Intelligentes Hämmerbremssystem
Der mehrstufige Geschwindigkeitsregelungsalgorithmus sorgt für eine reibungslose Verzögerung und eine präzise Positionierung mit null Positionsweichungen.
Optimiertes Leitungsrohrdesign
Die 3D-parametrische Modellierung mit Auspufflöchern minimiert den Windwiderstand beim Hammerfall, während die verstärkte Rohrleitungsringstruktur Schäden und Verformungen verhindert.
Pneumatisches Greifen und Freisetzen
Der 300N-Doppelzylinder mit langem Schlag und einem Hammerfass aus Kuhhaut-Stäben sorgt für eine stabile Übertragung der Aufprallkraft und beseitigt elektrische Probleme.
Integrierte modulare Montage
Standardisierte Aluminiumlegierung Profilmontage mit 7-Zoll-Touchscreen und Delta PLC für einfache Wartung und Transport.
Komponenten von höchster Qualität
Zu den Kernkomponenten gehören Adker-Zylinder, Delta-Touchscreen, Delta-SPS und Taiwan Mingwei-Stromversorgungen mit umfassenden Sicherheitsmaßnahmen.
Hohe Automatisierungsgrade
Volle Automatisierung während des gesamten Prüfprozesses einschließlich Nullpunktkalibrierung, Hammerheben, Freisetzen und Datenerfassung.
Technische Parameter
| Eigentum |
Wert |
| Anzeige |
Bildschirm |
| Produktbezeichnung |
Industrielle Fallhammer-Prüfgeräte für genaue und |
| Max. Energie |
300J |
| Max. Abnehmen |
15 kg |
| Prüfungstyp |
Abfallgewichtsprüfung |
| Max. Höhe |
2000 mm±2 mm |
| Genauigkeit |
± 0,5% |
| Abmessung |
725 × 715 × 3640 mm |
| Prüfmethode |
Methode A: Durchgangsmethode; Methode B: Steigungsmethode |
| Stromversorgung |
AC220V/50Hz |
Unterstützung und Dienstleistungen
Wir bieten umfassende technische Unterstützung und Kundendienstleistungen, die speziell auf unsere Drop Hammer Testgeräte zugeschnitten sind.Unser Team von erfahrenen Ingenieuren und zertifizierten Technikern bietet professionelle Unterstützung für die Installation vor Ort, routinemäßige Wartung, schnelle Fehlerbehebung, präzise Kalibrierung und maßgeschneiderte Lösungen für einzigartige Prüfbedürfnisse.
Unser professionelles Team steht Ihnen rund um die Uhr zur Verfügung, um alle Anfragen oder technischen Probleme zu beantworten.
Für weitere Informationen über unseren Dienstleistungsumfang und unsere Supportverfahren können Sie uns jederzeit kontaktieren.
Verpackung und Versand
Die Prüfgeräte für den Fallhammer sind in robusten Holzkisten für den Export verpackt, die die Prüfgeräteinheit, detaillierte Bedien- und Wartungsanleitung enthalten.und alle dazugehörigen Ersatzteile und ZubehörteileJede Kiste ist deutlich mit Ausrüstungsnamen, Modellnummer und einzigartiger Seriennummer gekennzeichnet.
Der Versand beinhaltet die vollständige Zoll- und Logistikdokumentation. Die Versandkosten werden auf der Grundlage des Lieferziels und der gewählten Versandart (Luftfracht, Seefracht) berechnet.
Häufig gestellte Fragen
-
F: Was ist eine Drop-Hammer-Testanlage?
A: Das Drop Hammer Test-Gerät ist ein professionelles Prüfinstrument für die Aufprallprüfung, das von JHH in Peking, China, entwickelt und hergestellt wurde.für die Messung der Stoßfestigkeit verschiedener Materialien und Produkte.
-
F: Was ist der Zweck von Drop Hammer Testgeräten?
A: Der Hauptzweck besteht darin, die Stoßfestigkeit der getesteten Gegenstände zu bewerten, die Produktqualität zu überprüfen und die Einhaltung der Industriestandards sicherzustellen.
-
F: Für welche Produkte kann die Drop Hammer Testgeräte verwendet werden?
A: Diese Ausrüstung ist für die Prüfung der Aufprallfestigkeit von PVC-U-Wasserleitungen, Abwasserleitungen, Niederdruckwasserleitungen, Niederdruckübertragungsleitungen, Kernschäumrohre,Rohre mit doppelter Wand, PE-Wasserleitungen und starre Kunststoffplatten.
-
F: Welche Genauigkeit hat die Drop Hammer Testgeräte?
A: Das Gerät verfügt über eine hohe Messgenauigkeit von ±0,5%.
-
F: Wie hoch ist die maximale Prüfenergie der Fallhammer-Prüfgeräte?
A: Die maximale Prüfenergie ist 300 Joule (300 J).
