Hochdruckbeständige Endkappen für Kunststoffrohre
Hochdruckbeständige Plastikrohrendeckel sind ideal zum Versiegeln von Kunststoffrohren bei hydrostatischen und Platztests.
Produktübersicht
mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm,ist so konzipiert und präzise gefertigt, dass sie bei kritischen Leistungstests eine zuverlässige Dichtung für Kunststoff- und Verbundrohrproben bietetEs ist besonders kompatibel mit HDPE-, PE-, PVC-, PP-R-, ABS- und Verbundrohren und erleichtert eine undichte Dichtung für hydrostatische Prüfungen, Sprengungsprüfungen, Abdruckprüfungen,und andere damit zusammenhängende Leistungsbewertungen von Rohren.
Strukturelle Merkmale

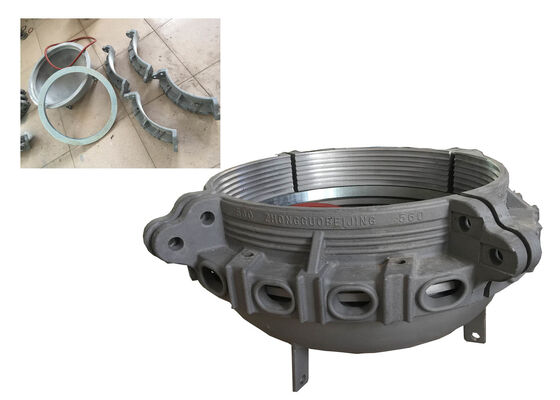

Die geformte Strukturanlage des Typs A verfügt über ein stangenloses Design (ohne Zwischenstangen) und eine außergewöhnliche Hochdruckbeständigkeit.Sie eignet sich für strenge Rohrversuche mit extremen Druckbelastungen..

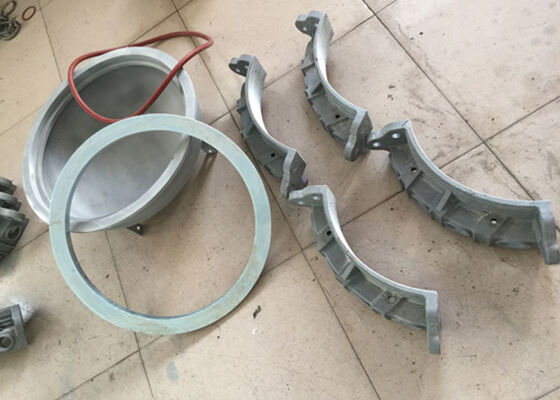

Die Bauteilkonfiguration besteht aus einem halbkreisförmigen Unterteil, einem O-Ring aus Silikonkautschuk, einem Anhängerring, einem Klemmblock, Befestigungsbolzen, Kompressionsbolzen,und ein Ventilationsventil, das für eine zuverlässige Dichtung und Strukturstabilität während der Prüfung synergistisch arbeitet.
Verfügbare Größen
Die für die Berechnung des Rohrdurchmessers geltenden Durchmesser umfassen Ø10 mm, Ø12 mm, Ø16 mm, Ø25 mm, Ø32 mm, Ø40 mm, Ø50 mm, Ø63 mm, Ø75 mm, Ø90 mm, Ø110 mm, Ø125 mm, Ø140 mm, Ø160 mm, Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm,Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm, Ø560 mm, Ø630 mm, Ø710 mm, Ø800 mm, Ø900 mm, Ø1000 mm, Ø1100 mm, Ø1200 mm, Ø1400 mm, Ø1600 mm, Ø1800 mm und Ø2000 mm.
Konformitätsstandards
Das Produkt ist vollständig mit britischen Standards (BS), amerikanischen Standards (ASTM/ASME) und anderen internationalen Rohrleitungsstandards kompatibel und erfüllt die unterschiedlichen globalen Projektanforderungen.
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
Technische Spezifikation
| Produktbezeichnung |
DN560mm SS- oder Kohlenstoffstahldichtverbindung zur Dichtung von HDPE-, PE-, PVC-Rohren |
| Farbe |
Silberweiß |
| Umrissdimension |
φ850*450 mm |
| Anwendbarer Rohrdurchmesser |
Einheit für die Verarbeitung von Daten |
| Max. Druck |
4MPA |
| Größe des Siegelrings |
φ495*18 mm |
| Endkappenanschluss |
M12*1.25, 1/4'', 3/8" (anpassbar) |
| Typ |
Typ A |
| Verpackung |
Standardholz für die Ausfuhr |
| Bescheinigung |
ISO-Nummern |
| Lieferzeit |
10 Tage |
Häufig gestellte Fragen
F1: Welche Materialien werden bei der Herstellung der Rohrverbindung verwendet und welche Korrosionsbeständigkeit bietet sie?
Die Rohrverbindung besteht aus hochwertigem Edelstahl (SS) oder Kohlenstoffstahl, wobei alle mit dem Medium in Berührung kommenden Oberflächen korrosionsschutzfähig sind.Dieses Design sorgt für eine hervorragende Beständigkeit gegen chemische Erosion und Feuchtigkeit, so dass es für den langfristigen Einsatz in hydrostatischen, Sprengungs- und Druckproben mit verschiedenen Rohrmaterialien geeignet ist.
F2: Welcher Bereich des Rohrdurchmessers für die Leuchte gilt und mit welchen internationalen Normen ist sie kompatibel?
Die Leuchte umfasst einen weiten Durchmesserbereich von Ø10 mm bis Ø2000 mm, einschließlich der wichtigsten Spezifikationen wie Ø50 mm, Ø110 mm, Ø315 mm, Ø630 mm und Ø1600 mm.Es ist vollständig mit internationalen Normen, einschließlich der britischen Normen (BS) kompatibel, American Standards (ASTM/ASME) und ISO-Serie, die sich nahtlos an die weltweiten Rohrproduktion und -prüfungsanforderungen anpassen.
F3: Wie hoch ist die maximale Drucklastfähigkeit der Rohrverbindung und kann sie den Anforderungen der Hochdruckprüfung entsprechen?
Die Leuchte verfügt über eine maximale Drucklast von bis zu 16 MPa (160 bar),die die Druckanforderungen der hydrostatischen Prüfung und der Sprengprüfung für die meisten industriellen Kunststoffrohre (HDPE) vollständig erfülltDie Struktur ohne Stange erhöht die Stabilität des Druckwiderstands und verhindert Leckagen oder Verformungen unter extremen Druckbedingungen.
F4: Welchen Dichtungsmechanismus verwendet die Leuchte und wie wird ihre Dichtheit während der Prüfung gewährleistet?
Der O-Ring bietet eine elastische Dichtung, die eng an die Innenwand des Rohres passt.während der Klemmblock und die Kompressionsschrauben eine gleichmäßige Druckbelastung erreichenDiese mehrschichtige Dichtungsstruktur sorgt für ein Nullleckage während der Prüfung, auch unter langem konstanten Druck.
F5: Welche strukturellen Merkmale hat die Leuchte, um die Montage zu vereinfachen und die Effizienz der Prüfungen zu verbessern?
Die Befestigungsanlage hat ein gegossenes Typ-A-Konstruktionskonzept ohne Zwischenstaben und verfügt über eine kompakte und leichte Struktur.Es ist mit standardisierten Befestigungsschrauben und Kompressionsschrauben für schnelle Montage und Demontage ausgestattet, wodurch die Rohrspannzeit im Vergleich zu herkömmlichen Befestigungen um 30% reduziert wirdDie halbkreisförmige Grundkonstruktion sorgt auch für eine stabile Positionierung der Rohrprobe während der Prüfung.
F6: Ist die Leuchte mit verschiedenen Rohrmaterialien und Prüfszenarien kompatibel?
Ja, die Befestigung ist universell kompatibel mit Kunststoffrohren (HDPE, PE, PVC, PP-R, ABS), Verbundrohren und Stahlverstärkten Polyethylenrohren.Es eignet sich für mehrere Versuchsszenarien, einschließlich hydrostatischer Druckprüfung, Sprengfestigkeitstests, Druckdichtheitsprüfungen und kurzfristige Druckwiderstandstests, die als vielseitiges Zubehör für Rohrprüfgeräte dienen.
