Servo-hydraulische Prüfmaschine mit Öl-Zylinder-Doppelraum-Struktur
Produktübersicht

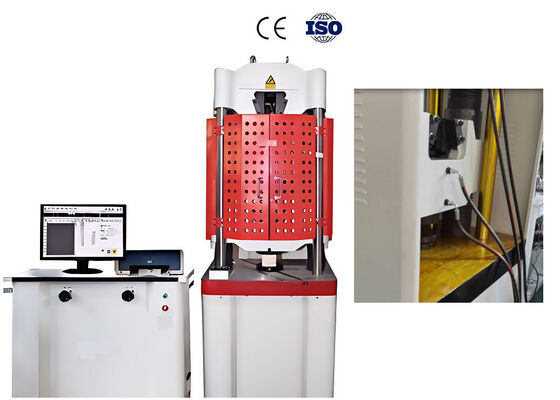

Die PC-gesteuerte elektro-hydraulische Servo-Universalprüfmaschine WAW-D verfügt über eine Doppelraum-Architektur mit dem Öl-Zylinder im unteren Bereich. Diese fortschrittliche Prüfmaschine ist für Zug-, Druck-, Biege- und Scherprüfungen verschiedener Materialien konzipiert.
Anwendungen
Der Zugprüfraum befindet sich zwischen dem oberen und dem mittleren Traversenkopf und ist ausschließlich für Zugprüfungen verschiedener Proben vorgesehen. Der Druckprüfraum liegt zwischen der Arbeitsplatte und dem mittleren Traversenkopf und ermöglicht die Durchführung von Druck-, Biege- und Scherprüfungen.
Beide Prüfräume sind durch Drehung der Spindel, die die vertikale Verschiebung des mittleren Traversenkopfes antreibt, automatisch verstellbar, um unterschiedliche Probengrößen aufzunehmen.
Diese Universalprüfmaschine wurde in erster Linie für die Prüfung von metallischen Werkstoffen entwickelt, kann aber auch mit anwendungsspezifischen Vorrichtungen konfiguriert werden, um Prüfungen an einer breiten Palette von nicht-metallischen und Verbundwerkstoffproben durchzuführen.
Preisvorteil
Wir intensivieren unsere internen Forschungs- und Entwicklungsinitiativen und richten ein spezialisiertes Bearbeitungszentrum ein, um Kernkomponenten eigenständig herzustellen. Dieses integrierte Produktionsmodell ermöglicht es uns, die Kosten für Zwischenschritte zu senken und gleichzeitig eine gleichbleibend hohe Produktqualität zu gewährleisten.
Unsere hochwertigen Prüfgeräte liefern einen weitaus größeren langfristigen Wert im Vergleich zu preiswerten, minderwertigen Alternativen. Durch die Minimierung von Geräteausfällen helfen wir unseren Kunden, nachfolgende Wartungskosten zu senken und gleichzeitig die allgemeine Prüfeffizienz zu steigern.
Normenkonformität
ISO 6892, ISO 6934 BS4449, ASTM C39, ISO75001, ASTM A370, ASTM E4, ASTM E8 und BSEN-Normen.
Hauptmerkmale
- Geschlossener Servo-Regelkreis integriert mit Controller, Servoventil, Öldrucksensor, Wegsensor, Extensometer und Computer
- Automatische und präzise Regelung des gesamten Prüfvorgangs
- Hochgenaue Erfassung wichtiger Prüfparameter wie Prüfkraft, Weg und Verformung
- Unterstützt Prüfmodi mit konstanter Kraftrate, konstanter Verformungsrate und konstantem Weg
- Nahtlose Umschaltung zwischen Kraft-, Verformungs- und Wegregelung innerhalb eines einzigen Prüfzyklus
- Automatisierte Erfassung und Verarbeitung von Prüfparametern über dedizierte Software

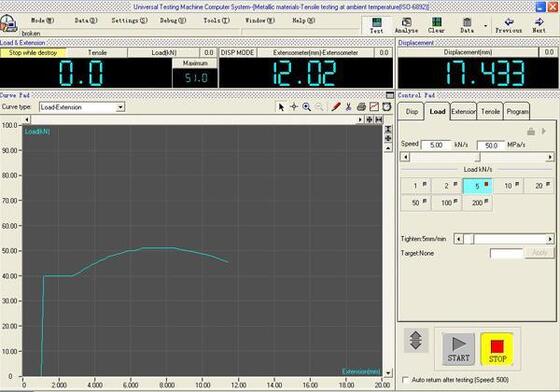

- Echtzeit-Anzeige von Prüfkurven und Ergebnissen auf dem Computerbildschirm
- Funktion zum Drucken detaillierter Prüfberichte und entsprechender Kurven für Archivierung und Analyse
Technische Spezifikationen
| Spezifikation |
WAW-600D |
| Max. Kapazität (KN) |
600 |
| Relativer Ablesefehler |
≤±1% |
| Messbereich |
2%-100% F.S |
| Klemmverfahren |
Integrierte hydraulische Klemmung |
| Prüfgeschwindigkeit |
0,5-50 mm/min |
| Klemmbereich für Rundproben (mm) |
Φ10～Φ40 |
| Max. Klemmdicke für Flachproben (mm) |
2-30 |
| Max. Klemmbreite für Flachproben (mm) |
90 |
| Max. Zugprüfraum (mm) |
700 |
| Max. Druckprüfraum (mm) |
600 |
| Schrankabmessungen (mm) |
1250*600*900 |
| Rahmenabmessungen (mm) |
940*650*2400 |
| Gewicht |
Ca. 2500 kg |
| Nettoabstand der Säulen (mm) |
510 |
| Stromversorgung (KW) |
380V 50HZ |
| Sicherheitsvorrichtungen |
Software- und Maschinenschutz |
| Spannweite der Biegerolle (mm) |
400 |
| Breite der Biegerolle (mm) |
140 |
| Durchmesser der Biegerolle (mm) |
Φ40 oder anderer Durchmesser optional |
| Größe der Druckplatte (mm) |
Φ150 |
| Max. Kolbenhub (mm) |
250 |
| Max. Kolbengeschwindigkeit (mm/min) |
Ca. 80 |
Verpackung und Versand
Häufig gestellte Fragen
F1: Ist Ihr Unternehmen eine Handelsfirma oder eine Produktionsfabrik?
A1: Wir agieren als integrierte Einheit, die Fabrikproduktion und Handelsdienstleistungen kombiniert, mit 18 Jahren engagierter Konzentration auf den Prüfinstrumentensektor und 14 Jahren praktischer Exporterfahrung.
F2: Wie kann ich die am besten geeignete Prüfausrüstung für meine Bedürfnisse auswählen?
A2: Unser spezialisiertes technisches Team wird Ihnen maßgeschneiderte, optimale Empfehlungen geben, sobald Sie die Art der durchzuführenden Prüfungen und Ihre erforderlichen technischen Spezifikationen angeben.
F3: Was sind Ihre Lieferbedingungen?
A3: Wir halten für die meisten Standardmodelle ausreichende Lagerbestände in unserer Fabrik. Für nicht vorrätige Artikel beträgt die Standardlieferzeit 15-20 Werktage nach Erhalt Ihrer Anzahlung. Bei dringenden Anforderungen können wir eine beschleunigte Produktion arrangieren, um Ihren engen Zeitplan einzuhalten.
F4: Bieten Sie kundenspezifische Dienstleistungen für Prüfgeräte an?
A4: Absolut. Wir bieten nicht nur eine vollständige Palette von Standardprüfmaschinen an, sondern sind auch auf die Entwicklung und Herstellung von kundenspezifischen Geräten nach Ihren einzigartigen betrieblichen Anforderungen spezialisiert. Teilen Sie uns gerne Ihre spezifischen Anforderungen mit, und wir werden keine Mühen scheuen, diese zu erfüllen.
F5: Ist es möglich, Ihre Fabrik vor der Bestellung zu besichtigen?
A5: Ja, wir heißen Sie und Ihr Team herzlich willkommen und laden Sie aufrichtig ein, unsere Produktionsstätte zu besuchen. Wir helfen Ihnen gerne bei der Buchung von Hotels und bieten Ihnen kostenlose Flughafentransfers für Ihre Bequemlichkeit.
F6: Welche Garantiebedingungen bieten Sie für Ihre Produkte an?
A6: Alle unsere Prüfinstrumente werden mit einer Standardgarantie von einem Jahr geliefert. Während der Garantiezeit bieten wir kostenlosen technischen Support und den Austausch defekter Teile. Bei Bedarf können wir auch unsere professionellen Ingenieure zu Ihnen entsenden, um Fehlerbehebungen und Wartungsarbeiten vor Ort durchzuführen.
F7: Wie werden Ihre Prüfmaschinen verpackt und können sie während des Transports gut geschützt werden?
A7: Alle unsere Geräte werden in robusten, exporttauglichen Standard-Holzkisten verpackt, die so konstruiert sind, dass sie während des Transports vollständigen Schutz vor Beschädigungen gewährleisten.
