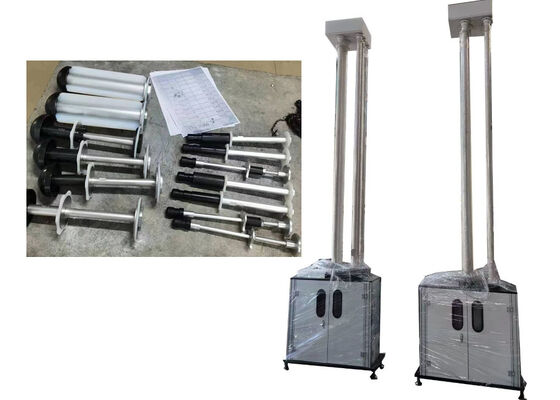

Fallhammer-Prüfgerät
Hohe Wiederholgenauigkeit und Präzision bei der Messung der Schlagzähigkeit verschiedener Substrate
Anwendung
Die Fallhammer-Prüfmaschine wurde entwickelt, um die Prüfnormen ISO 3127 und gleichwertige standardisierte Prüfmethoden vollständig zu erfüllen. Sie ist eine kritische Lösung zur Bewertung der Schlagzähigkeit von Kunststoffrohrprodukten.
Dieses Gerät wird in wissenschaftlichen Forschungseinrichtungen, Qualitätsprüflaboren und Produktionsunternehmen, die sich mit der Entwicklung und Herstellung von Kunststoffrohren, einschließlich PVC-U, PVC-O und anderen Polymerrohrvarianten, beschäftigen, weit verbreitet eingesetzt. Es liefert präzise und wiederholbare Prüfdaten, die für die Materialcharakterisierung und Qualitätssicherung unerlässlich sind.
Das System verfügt über eine hochgradig anpassbare Fallhammer-Konfiguration, die ein Massenspektrum von 0,5 kg bis 16 kg unterstützt. Es bietet eine automatische Berechnung und digitale Echtzeitanzeige der entsprechenden Schlaghöhe, um eine genaue und konsistente Prüfeinrichtung zu gewährleisten.
Dieser Fallhammer-Schlagprüfer ist mit der Pass-Fail-Testmethode und dem Gradientenprüfverfahren kompatibel. Er kombiniert eine benutzerfreundliche Bedienung mit verbesserten Sicherheitsmechanismen und einer zuverlässigen Langzeitperformance.
Prüfprinzip
Prüfkörper werden von einem fallenden Schlagbolzen definierter Masse und Geometrie getroffen, der aus einer vordefinierten Höhe auf bestimmte Stellen am Umfang des Prüfkörpers freigegeben wird.
Die Intensität dieses Prüfverfahrens kann durch Anpassung der Masse des Schlagbolzens und/oder der Fallhöhe moduliert werden. Der maximal zulässige Wert für die TIR beträgt 10 %.
Produktmerkmale
- Sicherheitssystem entspricht der Richtlinie 89/392/EWG zur Gewährleistung der Betriebssicherheit
- Industrieller Farb-Touch-HMI und SPS-verteilte Steuerung für außergewöhnliche Betriebsstabilität
- Schlaghöhe frei einstellbar im Bereich von 200 mm bis 2000 mm
- Sekundärer Aufprallschutzmechanismus mit 100 % effektiver Erfassung
- Vakuumadsorptionstechnologie für Hammerfreigabe und -wiedererfassung
- Hohe Hammerfallgeschwindigkeit von bis zu 2 m/s
- Automatische Kalibrierung der Hubhöhe mit einer Genauigkeit von ±1 mm

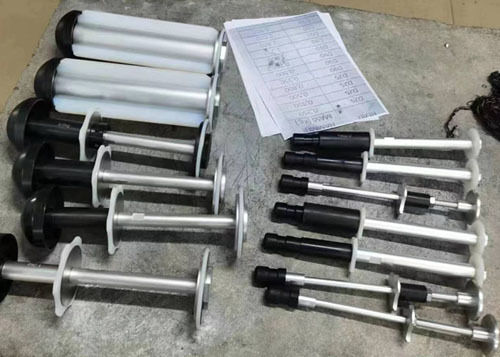

- Dedizierte einzelne Schlaghämmer für jedes Energieniveau
Normenkonformität
ISO3127, ISO 6603, ISO4422, ISO 11343, ISO 8256, ASTM D2444, ASTM D3763, ASTM D7136, EN 744, EN 1411 und gleichwertige Normen.
Technische Parameter
| Parameter |
Spezifikation |
| Modell |
XJL-630S |
| Umgebungstemperatur |
10℃-35℃ |
| Fallhammer-Qualität |
0,5 kg-16 kg |
| Hammerdurchmesser |
D25mm, D90mm, etc. |
| Hubgeschwindigkeit |
2 m/s |
| Fallhöhe |
10 mm-2000 mm, Fehler ≤ ±2 mm |
| Durchmesser der Probe |
Φ16mm-Φ630mm |
| Abweichung des Aufprallzentrums |
≤2 mm |
| V-förmige Unterstützung |
120° |
| Stromquelle |
220VAC±10% |
| Außenmaße |
715 mm × 700 mm × 3900 mm |
| Nettogewicht |
480 kg |
Support und Dienstleistungen
Wir bieten umfassende technische Unterstützung und After-Sales-Services, einschließlich Geräteinstallation, routinemäßige Wartung, Fehlerdiagnose, Fehlerbehebung, Präzisionskalibrierung und kundenspezifische technische Lösungen. Unser erfahrenes Ingenieurteam steht Ihnen rund um die Uhr zur Verfügung, um technische Probleme oder Anfragen zu bearbeiten.
Häufig gestellte Fragen
Was ist ein Fallhammer-Prüfgerät?
Ein Fallhammer-Prüfgerät ist ein Präzisionsprüfgerät, das von JHH in Peking, China, hergestellt wird und hauptsächlich zur Bestimmung der Schlagzähigkeit verschiedener Materialien und Produkte verwendet wird.
Was ist der Zweck eines Fallhammer-Prüfgeräts?
Dieses Gerät wurde entwickelt, um die Schlagzähigkeit von Prüfkörpern quantitativ zu bewerten und zuverlässige Daten für die Produktqualitätskontrolle und die Überprüfung der Materialleistung zu liefern.
Für welche Produkte kann ein Fallhammer-Prüfgerät verwendet werden?
Es ist weit verbreitet für verschiedene Rohre, einschließlich PVC-U-Wasserversorgungsrohre, Abwasserrohre, Niederdruckwasserversorgungsrohre, Niederdrucktransportrohre, Kernschalenschaumrohre, doppelwandige Wellrohre, PE-Wasserversorgungsrohre sowie starre Kunststoffplatten.
Was ist die Genauigkeit eines Fallhammer-Prüfgeräts?
Das Fallhammer-Prüfgerät verfügt über eine hohe Messgenauigkeit von bis zu 0,5 %.
Was ist die maximale Prüfenergie eines Fallhammer-Prüfgeräts?
Die maximale Prüfenergie, die das Fallhammer-Prüfgerät erreichen kann, beträgt 300 J.
