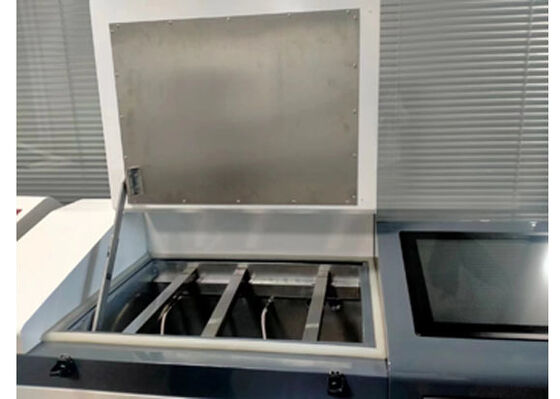

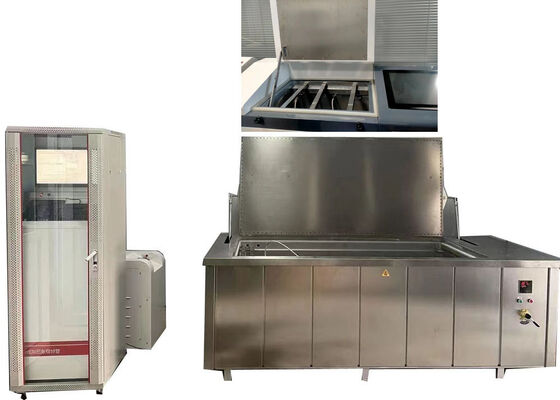

Hydrostatische Druckprüfmaschine
Kompaktes Design und Betrieb, optimiert für industrielle Umgebungen mit begrenztem Platzangebot, entwickelt zur Bewertung der Leistungsindikatoren von Thermoplast- und Verbundrohren.
Anwendungen
Dieses hydrostatische Prüfgerät für Rohre bewertet zwei zentrale Leistungsindikatoren von Thermoplast- und Verbundrohren, darunter PP-R, PP-B, PPA, PE, PE-X, PVC (UPVC, CPVC), stahlverstärktes Polyethylen und Aluminium-Kunststoff-Verbundrohre.
Bestimmt die Versagensdauer von Rohrproben unter konstanten Innendruck- und Temperaturbedingungen und zeichnet gleichzeitig den Spitzenberstdruck bei plötzlichem Auftreten eines Bruchs auf.
Unverzichtbare Laborprüfgeräte für Kunststoffrohrhersteller und professionelle Drittinspektionsstellen, die sich der Überprüfung der Druckbeständigkeitsleistung und der strukturellen Festigkeit verschiedener Rohrleitungsprodukte widmen.
Produktbeschreibung
Dieses hydrostatische und Bersttestsystem überprüft die Leistung verschiedener Rohre und Formstücke und deckt Produkte der PP-, PE-, PVC-, PPR-, PB- und PERT-Serie ab, die für zwei Hauptbetriebsszenarien konzipiert sind:
- Hochdruck- und Hochtemperaturbeständigkeit:Robustes Strukturdesign testet Rohrleitungskomponenten in anspruchsvollen Betriebsumgebungen, die eine langfristige Druckbelastbarkeit und Hochtemperaturanpassung erfordern.
- Optimiertes Betriebserlebnis:Optimiertes Steuerungslayout für schnelle Parameterkonfiguration und einfachen täglichen Betrieb mit grundlegender Routinewartung und integrierten Schutzmechanismen einschließlich automatischer Druckabschneidung und Not-Aus-Funktionen.
- High-End-Datenerfassungsfunktion:Hochpräzise Erfassungs- und Erfassungsmodule generieren vollständige Druck-Zeit- und Druck-Temperatur-Kurvendaten mit präzisen Testergebnissen und hervorragender Reproduzierbarkeit der Ergebnisse.
Entspricht vollständig den internationalen Standards, einschließlich ISO1167, ISO9080, EN921, ASTMD1598/1599 und ISO13479, und bietet umfassende Lösungen für die werkseigene Qualitätskontrolle und die Validierung der Einhaltung von Industriestandards.
Produkteigenschaften
- Touchscreen- oder PC-basiertes Bedienterminal zur komfortablen und präzisen Konfiguration der Prüfparameter
- Kompakte Stellfläche unter 1 Quadratmeter mit Kapazität für bis zu 50 verschiedene Druckstufen und integrierter Druckwasserversorgungsfunktion
- Intelligente Probengrößen- und Materialerkennung mit automatisch optimierten Druckerhöhungslösungen und Algorithmen
- Hochpräzise Druckregelung mit einstellbarem Eingangsdruck pro unabhängigem Modul zur Reduzierung des Magnetventilverschleißes und zur Verlängerung der Gerätelebensdauer
- Alle medienberührenden Metallkomponenten sind aus hochwertigem Edelstahl gefertigt, um Korrosionsbeständigkeit und langfristige Betriebsstabilität zu gewährleisten
- Mehrsprachige Benutzeroberfläche, die unterschiedliche globale Kundenbedürfnisse in verschiedenen Regionen unterstützt
- Bequeme Druckkalibrierung während der Prüfung mit Dauerbetriebsfähigkeit (optionale Funktion)
- Mehrstufige Schutzmechanismen integriert in elektrische, mechanische und Softwarekomponenten für umfassende Sicherheit
- Zuverlässige Datenübertragung und -austausch über das TCP/IP-Protokoll sorgen für nahtlose Konnektivität und Datenintegrität
Compliance-Standards
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335
Technische Parameter
| Parameter |
Spezifikation |
| Modell |
XGY-10C |
| Durchmesserbereich |
Φ8-1800mm |
| Stationen |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 usw. (anpassbar) |
| Steuermodus |
Mikrosteuerung, Industrie-PC-Steuerung |
| Anzeigemodus |
Industrie-PC LCD-Farbdisplay |
| Speichermodus |
PC-Speicher |
| Druckmodus |
Farbdruckerausgabe |
| Prüfdruckbereich |
0,1–10 MPa |
| Kontrollgenauigkeit |
±1 % |
| Bildschirmauflösung |
0,01 MPa |
| Arbeitsbereich |
5 % ~ 100 % FS |
| Anzeigefehler |
±1 % |
| Timerbereich |
0~10000h |
| Timer-Genauigkeit |
±0,1 % |
| Timer-Auflösung |
1s |
| Leistung |
380 V, 50 Hz, dreiphasig, vieradrig, 1,5 kW |
| Modelle mit Endkappen |
von Φ16 bis 630 mm |
| Größe des Wassertanks |
Je nach Rohrgröße |
| Temperaturbereich |
15-95℃ |
| Abmessungen (drei Stationen) |
715×625×1700 (mm) oder kundenspezifisch |
Support und Dienstleistungen
Wir bieten umfassenden technischen Support und Kundendienst für hydrostatische Druckprüfmaschinen, unterstützt durch unser professionelles technisches Support-Team:
- Maschineninstallation und Inbetriebnahme vor Ort
- Fehlerbehebung und professionelle technische Beratung
- Professionelle Reparaturdienste und regelmäßige Wartungsunterstützung
- Lieferung von Original-Ersatzteilen und passenden Verbrauchsmaterialien
- Softwarewartung, Updates und Funktionserweiterungen
Wir halten uns an die kundenorientierten Serviceprinzipien und sind bestrebt, qualitativ hochwertigen und effizienten Support zu bieten. Unser Team steht Ihnen jederzeit für alle Ihre Fragen und Servicewünsche zur Verfügung.
Häufig gestellte Fragen
F1: Wie lautet die Markenbezeichnung der hydrostatischen Prüfmaschine?
A1: Die Markenbezeichnung lautet JHH, produziert und montiert in Peking, China, unter Einhaltung strenger Qualitätskontrollstandards.
F2: Was ist die Hauptanwendung der hydrostatischen Prüfmaschine?
A2: Speziell entwickelt, um die hydrostatische Festigkeit und Berstfestigkeit von Kunststoffrohren zu überprüfen und sicherzustellen, dass die mechanische Leistung den Branchenanforderungen entspricht.
F3: Welche Arten von Komponenten und Materialien können getestet werden?
A3: Anwendbar für die Prüfung von Kunststoff- und Verbundrohren, einschließlich der Typen PP-R, PP-B, PP-A, PVC, PE und PE-X, und deckt ein breites Spektrum an Rohrprüfanforderungen ab.
F4: Wie hoch ist die Testgenauigkeit?
A4: Hohe Messgenauigkeit mit einer Toleranz von 0,1 % relativ zum Skalenendwert, wodurch zuverlässige und präzise Testdaten gewährleistet werden.
F5: Wie hoch ist die maximale Prüfdruckkapazität?
A5: Bewältigt effektiv Prüfdrücke bis zu 10 MPa (entspricht 100 bar oder 14,50 psi) und erfüllt die Prüfanforderungen der meisten Kunststoffrohrspezifikationen.
