Rohrleitungsprüfgeräte zur Erleichterung langfristiger Druck- und Temperaturzyklustests an Rohrleitungssystemen und Armaturen aus Kunststoff

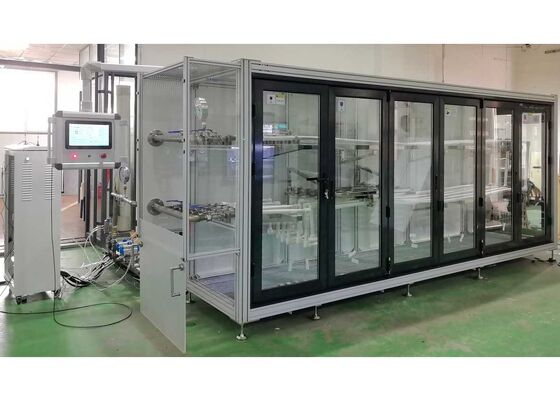

Großes Bild : Rohrleitungsprüfgeräte zur Erleichterung langfristiger Druck- und Temperaturzyklustests an Rohrleitungssystemen und Armaturen aus Kunststoff

Produktdetails:

Herkunftsort:	Peking, China
Markenname:	JINHAIHU
Zertifizierung:	ISO9001, CE
Modellnummer:	CHW-63M

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Verpackung Informationen:	Standard-Export-Holzkisten
Lieferzeit:	10 bis 15 Arbeitstage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit:	20 Sätze pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	Rohrleitungsprüfgeräte zur Erleichterung langfristiger Druck- und Temperaturzyklustests an Rohrleitu	Anzahl der Zyklen:	Beliebig oft von 0 bis 100.000
Temperaturhomogenität:	±0,5℃	Strömungsgeschwindigkeit:	>0,9 m/s
Kontrollmethode:	SPS-Steuerung	Genauigkeit der Temperaturregelung:	Einstellwert ±0,5°C
Temperaturregelbereich:	20°C bis Raumtemperatur (Raumtemperatur > 20°C)	Anzeigemodus:	Touchscreen-Display
Hervorheben:	Rohrleitungsprüfgeräte für Kunststoffsysteme , Druckzyklusprüfgeräte für Rohrleitungen , Temperaturprüfgeräte für Rohrverbindungsstücke

Rohrleitungsprüfgeräte für die Langzeitprüfung von Druck- und Temperaturzyklen

Dieses spezielle Prüfsystem wurde für die Haltbarkeitsbewertung von Rohrleitungssystemen und Formstücken aus Kunststoff entwickelt, die nach Standardspezifikationen zusammengebaut wurden. Das System übt einen voreingestellten Innendruck aus und setzt die Proben über programmierte Testzeiträume zyklischen kalten und heißen Temperaturbedingungen aus. Nach Abschluss der Testzyklen prüft das System Rohre und Formstücke automatisch auf Lecks oder Bruchdefekte.

Übersicht über das Testprotokoll

Für diesen Nachweis der Langzeitbeständigkeit sind 5.000 Zirkulationszyklen mit heißem und kaltem Wasser pro Probensatz erforderlich, wobei jeder Zyklus 30 Minuten dauert (15 Minuten kaltes Wasser, gefolgt von 15 Minuten heißem Wasser). Die Ausstattung gewährleistet einen zuverlässigen, unterbrechungsfreien Langzeitbetrieb und eine gleichbleibende Leistungsstabilität. Diese nach technischen Standards speziell für europäische Märkte hergestellte Maschine hat im Laufe der Jahre keinerlei technische oder qualitative Mängel aufgewiesen.

Systemkonfiguration

Das Gerät besteht aus vier Kernfunktionsmodulen: einem Kaltwasseraustausch-Ausführungsmodul, einem Warmwasseraustausch-Ausführungsmodul, einer Probentestkammer und einem industriellen Wasserkühler. Zu den Merkmalen gehören ein elegantes Außendesign, ein modularer Strukturrahmen, fortschrittliche Steuerungstechnologie, stabile Betriebsleistung, zuverlässige Qualität und eine unkomplizierte, benutzerfreundliche Bedienung.

Gerätefunktionen

Patentgeschütztes offenes Strukturdesign:Wasser mit hoher Temperatur und hohem Druck zirkuliert ausschließlich in Prüfkörpern und speziellen Verbindungsleitungen. Die Ausrüstung nutzt eine Behälterkonstruktion mit atmosphärischem Druck, wobei andere Zirkulationsleitungen unter normalem atmosphärischem Druck laufen, um einen langfristig zuverlässigen Betrieb zu gewährleisten.
Vollständig geschlossenes Kontrollsystem:Verwendet ein importiertes volldigitales Steuerungssystem, das eine präzise Regelung des Innendrucks im geschlossenen Regelkreis ermöglicht. Reguliert automatisch die Hauptumwälzpumpe und die Steuerventile auf der Grundlage von Echtzeitindikatoren wie Flüssigkeitstemperatur, Betriebsdauer und Rohrleitungsströmungsgeschwindigkeit.
Smart-Cycle-Switching-System:Das Steuersystem passt den Betriebsstatus automatisch an, basierend auf der Echtzeitüberwachung der Einlass-/Auslasswassertemperaturen, der Tankflüssigkeitsstände und der Schaltintervalle. Stellt sicher, dass die Temperaturschwankung zwischen den Tanks unter 3 °C bleibt und der Energieverbrauch extrem niedrig ist.
Geräuscharmes Betriebsdesign:Ausgestattet mit einem exklusiven Wasserdurchflussregler, der die Betriebsgeräusche durch den Hochgeschwindigkeitswasserfluss erheblich reduziert.
Hochleistungskühlsystem:Verwendet importierte Industriekühler mit Wasser-Wasser-Kühltechnologie, um die Kühleffizienz zu verbessern und die Lebensdauer zu verlängern.

Compliance-Standards

GB/T 18742.2-2017 Polypropylen-Rohrleitungssysteme für Warm- und Kaltwasserinstallationen
GB/T 13663.2-2018 Rohrleitungssysteme aus Polyethylen (PE) für die Wasserversorgung
GB/T 15560-1995 Prüfverfahren für hydraulischen Sofortberst und Druckfestigkeit
GB/T 6111-2018 Thermoplastische Rohre für die Flüssigkeitsförderung
ISO 1167-1:2006 Widerstand von thermoplastischen Rohren gegen Innendruck
ISO 1167-2:2006 Vorbereitung von Rohrprüfstücken
ASTM D1598 Zeit bis zum Versagen von Kunststoffrohren unter konstantem Innendruck
ASTM D1599 Widerstand gegen kurzzeitigen hydraulischen Druck

Technische Parameter

Parameter	Spezifikation
Druckregelbereich	0,40 MPa ~ 1,20 MPa
Kontrollgenauigkeit	Einstellwert ±0,02 MPa
Teststationen	1-6
Maximale gemessene Gesamtquerschnittsfläche	6200 mm² (2 × φ63); anpassbar
Umwälzzeit (Warm-/Kaltwasser)	600er bis 1800er
Abwechselnde Heiß-/Kaltwasserzeit	≤60s
Anzahl der Zyklen	0 bis 100.000
Maximale Länge des geraden Rohrabschnitts	3700 mm

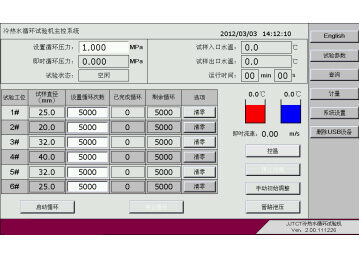

Anzeigemodus	Touchscreen-Display
Kontrollmethode	SPS-Steuerung
Strömungsgeschwindigkeit	>0,9 m/s
Wasserqualität	Reines Wasser, entionisiertes Wasser oder enthärtetes Wasser
Automatischer Wasserversorgungsdruck	>0,05 MPa
Fehler beim Ablesen der Temperaturanzeige	±0,2℃
Temperaturunterschied (Einlass/Auslass)	<2℃
Temperaturbereich des Kaltwassertanks	20°C bis Raumtemperatur
Temperaturbereich des Warmwasserspeichers	Raumtemperatur bis 95°C
Stromquelle	380 V Wechselstrom, 50 Hz, 25 kW
Umrissmaße	5200 mm × 3200 mm × 2100 mm
Einbaumaße	6000 mm × 4000 mm × 3000 mm
Gesamtgewicht	3210 kg

Hauptkomponentenkonfigurationen

Komponente	Menge
Industrieller Touchscreen-Computer	1 Einheit
Kaltwasserspeicher-Zisterne	1 Einheit
Warmwasserspeicher	1 Einheit
Prüfkammer	1 Satz
Vorladegerät	6 Sätze
Kreiselpumpe vom mehrstufigen Typ	1 Satz
Pneumatisches Magnetventil	4
Inline-Pumpe	1 Satz
Vorrichtungen (verschiedene Größen)	Mehrere Sätze
