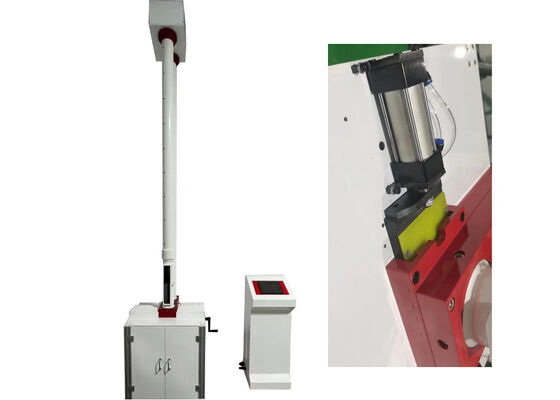

Fallhammer-Testgeräte für die reale Aufprallsimulation
Professionelle Prüfgeräte zur Simulation realer Aufprallbedingungen für Produktentwicklungs- und Sicherheitstestanwendungen.
Produktübersicht
Dieser professionelle Tester entspricht den rund um die Uhr verfügbaren Testmethoden für die äußere Schlagfestigkeit von Thermoplastrohren und wird häufig zur Beurteilung der äußeren Schlagfestigkeit von Kunststoffrohren, Kunststoffplatten und verschiedenen nichtmetallischen Materialien eingesetzt.
Für Testszenarien für Kunststoffrohre unterstützt die Ausrüstung eine ganze Reihe von Rohrtypen, darunter PVC-U-Wasserversorgungsrohre, Niederdruck-Wasserversorgungsrohre, geschäumte Kernschichtrohre, doppelwandige Wellrohre, Karatrohre, stahlbandverstärkte Rohre, PE-Wasserversorgungsrohre, MPP-Stromrohre, hohlwandige Wickelrohre und CPVC-Stromrohre, und deckt damit die gängigen Spezifikationen für Kunststoffrohre für Industrie- und Bauanwendungen ab.
Gerätefunktionen
- Dreistufiges Sicherheitsschutzdesign:Hierarchisches Sicherheitsschutzsystem mit primärer Probenzugangstür, sekundärer Beobachtungsfenstertür und tertiären oberen/unteren Hubbegrenzungsschutzstrukturen
- Hochgeschwindigkeits-Hebeleistung:Der Schrittmotor mit hohem Drehmoment sorgt für eine schnelle Hubgeschwindigkeit von 250 mm pro Sekunde und schafft den gesamten 2-Meter-Hub in nur 8 Sekunden
- Smart Position Hovering-Funktion:Die mehrstufige Programmierung der Geschwindigkeitsregelung ermöglicht ein stabiles Schweben und eine genaue Positionierung des Fallhammers
- Optimierte Abgasrohrstruktur:3D-modelliertes Fallhammer-Führungsrohr mit optimierten Auslassöffnungen minimiert den Luftwiderstand, verstärkte Umfangsreifenstrukturen verhindern Verformungen
- Pneumatische Hammerverriegelung und -freigabe:Hochschubpneumatische Antriebskomponenten mit 300-N-Langhub-Doppelzylinderkonfiguration und gehärteten Sehnenplatten-Hammerflächen sorgen für einen stabilen Betrieb
- Integrierte modulare Montage:Standardisierte Aluminiumlegierungsprofile mit 7-Zoll-Touchscreen und Delta-SPS-Steuerung für standardisierte Verfahren und leichte Strukturfestigkeit
Technische Spezifikationen
| Parameter |
Spezifikation |
| Modell |
XJL-300D |
| Umgebungstemperatur |
10℃-35℃ |
| Hammermasse fallen lassen |
0,5 kg–5 kg, 0,125 kg-Schritte |
| Hammerdurchmesser |
D25mm, D50mm, D90mm |
| Fallhöhe |
30mm-2000mm, Fehler ≤ ±2mm |
| Probendurchmesser |
Φ10mm-Φ450mm |
| Abweichung des Aufprallzentrums |
≤2 mm von der Mitte der Vorrichtung entfernt |
| V-förmige Unterstützung |
120° |
| Stromquelle |
220-230VAC |
| Abmessungen |
720 mm × 690 mm × 3650 mm |
| Nettogewicht |
300kg |
Hauptfunktionen
- Professionelles Prüfgerät zur Bewertung der äußeren Schlagfestigkeitseigenschaften von Kunststoffrohren, Kunststoffplatten und nichtmetallischen technischen Materialien
- Kompatibel mit einer umfassenden Palette von Rohrprodukten, einschließlich PVC-U, PE, MPP, CPVC und verschiedenen Spezialrohrtypen
Testdefinitionen
True Impact Rate (TIR):
Bei der Prüfung einer gesamten Produktcharge bezieht sich die tatsächliche Schlagzahl auf den Quotienten, der sich aus der Division der Anzahl der schlaggeschädigten Proben durch die Gesamtzahl der Schlagversuche ergibt, dargestellt als Prozentsatz.
Versagen:
Eine Probe gilt als ausgefallen, wenn durch Sichtprüfung nach der Stoßbelastung sichtbare Risse, Sprünge oder ein vollständiger Bruch erkennbar sind. Einfache Einkerbungen oder Oberflächenverfärbungen gelten nicht als Probenversagen.
Testprinzip
Montieren Sie die Rohr- oder Profilprobe auf der Werkbank und kalibrieren Sie die Probenhöhe, bis ihre Oberseite genau mit der unteren Grenze des fotoelektrischen Sensorsystems übereinstimmt. Wählen Sie entsprechend den Prüfnormen die geeignete Hammerspitze und Eigenlast aus und bauen Sie dann die Schlaghammerbaugruppe zusammen. Stellen Sie die Position des elektromagnetischen Schwingungsdämpfungssystems ein und hängen Sie den Hammer in Position. Während der Prüfung durchläuft der Hammer einen freien Fall aus der voreingestellten Höhe und schlägt auf die Probe. Anschließend prüfen die Bediener, ob nach dem Aufprall Risse oder Brüche am geprüften Rohr oder Profil entstehen.
Häufig gestellte Fragen
Was ist ein Fallhammerprüfgerät?
Fallhammer-Testgeräte sind Inspektionsgeräte, die von JHH in Peking, China, hergestellt werden und sich der Bewertung der Schlagfestigkeitsleistung verschiedener Testproben widmen.
Welche Kernfunktion bieten Fallhammer-Prüfgeräte?
Fallhammerprüfgeräte dienen zur Charakterisierung der Schlagfestigkeit von Proben und unterstützen Hersteller bei der Umsetzung einer wirksamen Qualitätskontrolle für Fertigwaren.
Welche Prüflinge sind mit Fallhammer-Prüfgeräten kompatibel?
Dieses Gerät eignet sich für mehrere Kategorien von Rohrwaren, darunter PVC-U-Wasserversorgungsrohre, Abwasserrohre, Niederdruck-Wasserversorgungsrohre, Niederdruck-Förderrohre, geschäumte Kernschichtrohre, doppelwandige Wellrohre und PE-Wasserversorgungsrohre. Es ist auch auf starre Kunststoffplatten anwendbar.
Wie hoch ist die Messgenauigkeit von Fallhammer-Prüfgeräten?
Fallhammer-Prüfgeräte erreichen eine Messgenauigkeit von 0,5 %.
Wie hoch ist die maximale Testkapazität?
Das Fallhammer-Prüfgerät verfügt über eine maximale Prüfenergie von 300 J.
Produktbilder
