Ausrüstung für die Prüfung mit einem Fallhammer

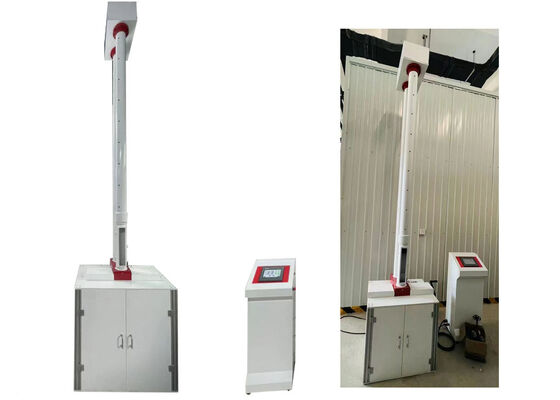

Der Drop Hammer Pipe Falling Weight Impact Tester wurde für professionelle Labortests entwickelt und dient der Bewertung der externen Stoßfestigkeit von Thermoplastrohren.Polymerproben und BauteileEs bietet eine breite Anwendbarkeit für eine Vielzahl von Rohrprodukten, einschließlich PVC-U-Rohre, PVC-C-Rohre, PP-Rohre, PE-Rohre und Kommunikationsrohren.
Eigenschaften des Instruments

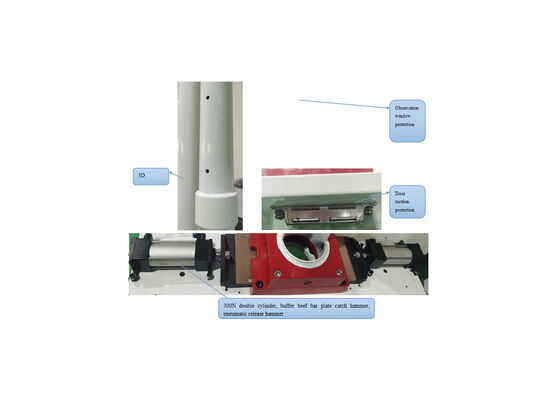

- Drei-Ebenen-Sicherheitsschutzsystem: Primärer Sicherheitsschutz für die Probenzugangstür, Sekundärschutz für die Beobachtungsfenstertür,und tertiärer Überfahrschutz durch ober- und unteren Grenzsensoren
- Hochgeschwindigkeitshebefähigkeit: Der Hochdrehmoment-Schrittmotor erreicht eine Hebgeschwindigkeit von 250 mm/Sekunde und vollendet den vertikalen Schlag von 0 bis 2 m in 8 Sekunden
- Präzisions-intelligente Hover-Steuerung: Mehrstufige Geschwindigkeitsregelungsprogrammierung sorgt für eine stabile Verzögerung und ein präzises Schweben mit Null-Positionsverschiebung
- Optimiertes Auspuffkanaldesign: 3D-parametrische Modellierung reduziert den Luftwiderstand beim freien Fall mit verstärkter Umfangsverstärkung
- Pneumatischer Hammer-Sperrmechanismus: Hochleistungspneumatische Antriebseinheiten mit 300 N langen Doppelzylindern und flexiblen Sehnenpufferplatten
- Integrierte Modularkonstruktion: Standardisierte Aluminiumprofile mit 7-Zoll-Human-Machine-Touchscreen und Delta-PLC-Controller
- Premium-Komponentenkonfiguration: Kernkomponenten von international renommierten Marken, einschließlich Adker-Zylinder, Delta-Steuerungen und Mean Well-Stromversorgungen
- Fortgeschrittene automatische Bedienung: Unterstützt einen vollautomatisierten Arbeitsablauf, einschließlich automatischer Nullkalibrierung, Hammerverriegelung, Freisetzung und sequentieller Prüfung
Technische Parameter
| Eigentum | Wert |
|---|
| Anzeige | Bildschirm |
| Produktbezeichnung | Abfall-Hammer-Rohr-Einschlag-Tester für das fallende Gewicht |
| Prüfbereich | 0-300J |
| Max. Abnehmen | 15 kg |
| Prüfungstyp | Fall-Hammer-Test |
| Rohrdurchmesserbereich | Φ10-630 mm |
| Max. Höhe | 2000 mm |
| Min. Höhe | 40 mm |
| Genauigkeit | ± 0,5% |
| Abmessung | 740*710*3850 mm |
| Prüfmethode | Methode A: Durchgangsmethode; Methode B: Steigungsmethode |
| Stromversorgung | AC220V/50Hz |
Hauptfunktionen
- Professionelle Präzisionsprüfvorrichtung zur Beurteilung der mechanischen Eigenschaften verschiedener nichtmetallischer Materialien, einschließlich Kunststoffrohren und -platten, bei äußeren Schlägen
- Unterstützung der Leistungserkennung für die gesamte Palette von Kunststoff-Pipeline-Produkten, einschließlich PVC-U, PE, MPP, CPVC und verschiedenen spezialisierten Rohrtypen
Prüfprinzip
Bei dieser Prüfmethode wird ein Fallhammer mit standardmäßig definierter Masse und Abmessung angewendet, um aus kalibrierter Fallhöhe auf bestimmte Positionen der Prüfproben zu schlagen.Es bestimmt die tatsächliche Wirkungsrate (TIR) der Fertigprodukte, wobei der maximal zulässige TIR-Wert für qualifizierte Produkte auf 10% festgelegt ist.
Verpackung und Versand
Alle Einheiten sind in robuste Holzkästen verpackt, in denen die Hauptprüfungseinheit, Betriebsanleitungen, Ersatzteile und Hilfsgeräte enthalten sind.Vollständige internationale Versanddokumentation einschließlich Handelsrechnungen und VerpackungsbestätigungenDie endgültigen Frachtgebühren werden auf der Grundlage des Lieferortes und der gewählten Versandart berechnet.
Häufig gestellte Fragen
Bitte erläutern Sie die Ausrüstung für den Test mit dem Fallhammer.
Entwickelt und produziert von JHH mit Sitz in Peking, China,Die Drop Hammer Test-Ausrüstung ist ein professionelles Präzisionsprüfgerät zur Bewertung der Stoßfestigkeit verschiedener Prüfproben.
Welches Kernprüfziel erreicht die Prüfausrüstung mit Drop Hammer?
Diese Prüfvorrichtung dient zur Quantifizierung der Stoßfestigkeit von Prüfproben und dient als Schlüssellösung zur Prüfung der Qualitätskonformität des fertigen Produkts.
Welche Arten von Prüfproben sind für die Prüfausrüstung mit Fallhammer anwendbar?
Diese Ausrüstung unterstützt die Aufprallprüfung mehrerer Rohrprodukte, einschließlich PVC-U-Wasserleitungen, Abwasserleitungen, Niederdruckwasserleitungen, Übertragungsleitungen, Kernschicht-Schaumrohre,Rohre mit doppelter Wand, PE-Wasserleitungen und starre Kunststoffplatten.
Welche Messgenauigkeitsstufe besitzt die Prüfeinrichtung mit dem Fallhammer?
Die Drop Hammer Testgeräte bieten eine hohe Prüfgenauigkeit mit einer Messgenauigkeit von bis zu 0,5%.
Was ist die maximale Prüfenergiekapazität der Prüfausrüstung mit Fallhammer?
Die Prüfgeräte für den Einsatz von Fallhammern verfügen über eine maximale Nennenergie von 300 J für Einschlagversuche.
