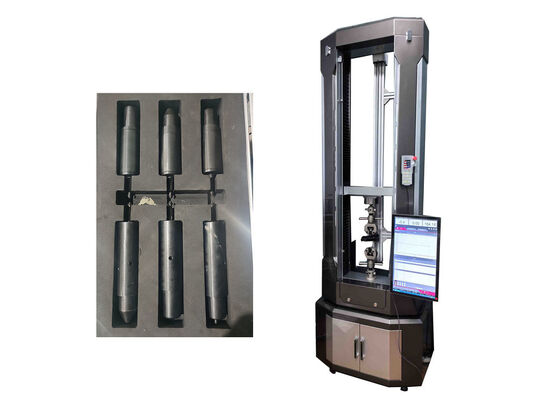

Testgeräte für die Prüfung der Übereinstimmung mit internationalen Normen
Diese Maschine, die für eine gleichbleibende und vergleichbare Leistung internationaler Prüfstandards ausgelegt ist, sorgt für eine zuverlässige Leistungsbewertung.
Anwendung
Diese Maschine, die auf die Anforderungen der Norm ISO3127 und gleichwertigen Normungsunterlagen zugeschnitten ist, wird in Forschungslaboratorien eingesetzt.Drittinspektionsstellen, und Produktionsstätten für Kunststoffrohre wie PVC-U und PVC-O. Sie bewertet die Stoßbeständigkeit von Rohrproben,als bevorzugtes Prüfgerät für Baustoffhersteller und Forschungseinrichtungen dient.
Die Einheit ist mit einer vollständigen Fallhammer-Anlage ausgestattet, die einen Massenumfang von 0,5 kg bis 16 kg umfasst. Sie ermöglicht die automatische Berechnung der Aufprallhöhe und die visuelle Ablesung relevanter Daten in Echtzeit.Unterstützung sowohl der Pass-Fail-Methode als auch des Ansatzes der Treppenverlängerungsprüfung, bietet diese Ausrüstung benutzerfreundliche Arbeitsabläufe bei gleichzeitig hoher Betriebssicherheit und zuverlässiger Betriebsleistung.
Prüfprinzip
Die Proben werden durch einen fallenden Stürmer mit definierter Masse und Geometrie, der von einer vordefinierten Höhe auf bestimmte Positionen über die Prüfprobe freigesetzt wird, betroffen.
Die Schwere der Prüfung kann durch Anpassung entweder der Masse des Schlägers, der Fallhöhe oder beider Varianten moduliert werden.Die Änderung von TIR-Werten außerhalb der vorgeschriebenen Spezifikationen darf nicht als gültiges technisches Mittel zur Änderung der Schwere der Prüfung verwendet werden..
Der maximal zulässige TIR-Schwellenwert beträgt 10%.
Produktmerkmale
- Eingebauter Sicherheitsschutzmechanismus entspricht vollständig der Maschinensicherheitsrichtlinie 89/392/EWG
- Farbenfrohe Mensch-Maschine-Schnittstelle in industrieller Qualität in Verbindung mit einer verteilten Steuerungsarchitektur für eine hervorragende Betriebsstabilität und Zuverlässigkeit
- Aufprallhöhe unterstützt beliebige Parameterinstellungen innerhalb von 200 mm bis 2000 mm mit 100%iger Aufnahmeeffizienz im gesamten Höhenanpassungsbereich
- Schlaghammer verwendet Vakuum-Adsorptionstechnologie für automatische Freisetzung und Sekundärverriegelung mit einer maximalen Betriebsgeschwindigkeit von 2 m/s
- Automatische Kalibrierung der Hebhöhe mit einer Toleranz, die innerhalb von ±1 mm im Verhältnis zum vorgegebenen Höhenwert gesteuert wird
- Einzelne spezielle Aufprallhammer mit jeweils entsprechenden spezifischen Aufprallenergiewerten für eine vereinfachte Modellwahl und eine längere Lebensdauer
Normenkonformität
ISO3127, ISO 6603, ISO4422, ISO 11343, ISO 8256, ASTM D2444, ASTM D3763, ASTM D7136, EN 744, EN 1411 usw. Die Anforderungen an die Qualität und das Qualitätsgehalt von Produkten, die für die Verwendung in der Industrie verwendet werden, werden in Anhang I der Verordnung (EG) Nr. 1907/2006 festgelegt.
Technische Parameter
| Modell |
XJL-630S |
| Umgebungstemperatur |
10°C bis 35°C |
| Qualität des Fließhammers |
0.5 kg bis 16 kg |
| Durchmesser des Hammers |
D25mm, D90mm usw. |
| Aufzugsgeschwindigkeit |
2 m/s |
| Höhe des Sturzes |
10 mm bis 2000 mm, Fehler≤±2 mm |
| Durchmesser der Probe |
Φ16mm-Φ630mm |
| Abweichung des Aufprallzentrums von dem Mittelpunkt der Befestigungseinrichtung |
≤ 2 mm |
| V-Typ-Träger |
120°. |
| Stromquelle |
220VAC ± 10% |
| Umrissdimensionen |
715 mm × 700 mm × 3900 mm |
| Nettogewicht |
480 kg |
Häufig gestellte Fragen
F: Was ist eine Fallhammer-Prüfvorrichtung?
A: Die Drop Hammer Test-Ausrüstung ist ein von JHH aus Peking, China, hergestelltes Inspektionsgerät, mit dem die Aufprallsicherheit von Prüfproben bewertet wird.
F: Welche zentrale Funktion erfüllt die Drop Hammer Testgeräte?
A: Diese Einheit bewertet, wie gut Proben Stoßbelastungen standhalten und liefert kritische Daten zur Validierung der Qualitätsleistung des fertigen Produkts.
F: Welche Probenkategorien sind mit der Prüfgeräte für die Abnahme von Hammern kompatibel?
A: Es unterstützt die Prüfung mehrerer Rohrvarianten, einschließlich PVC-U-Wasserleitungen, Abwasserleitungen, Niederdruckwasserleitungen, Niederdruckübertragungsleitungen, Kernschicht-Schaumleitungen,Rohre mit doppelter Wand aus Wellrohr und PE-WasserleitungenAuch starre Kunststoffplatten fallen in den einschlägigen Prüfbereich.
F: Welche Messgenauigkeit kann die Drop Hammer Testgeräte erreichen?
A: Die Prüfgeräte mit dem Fallhammer liefern eine Messgenauigkeit von bis zu 0,5%.
F: Was ist die Obergrenze der Prüfkapazität für Prüfgeräte mit Drop Hammer?
A: Die maximale Prüfenergieleistung der Prüfausrüstung für den Abwurf von Hammern beträgt 300 J.
