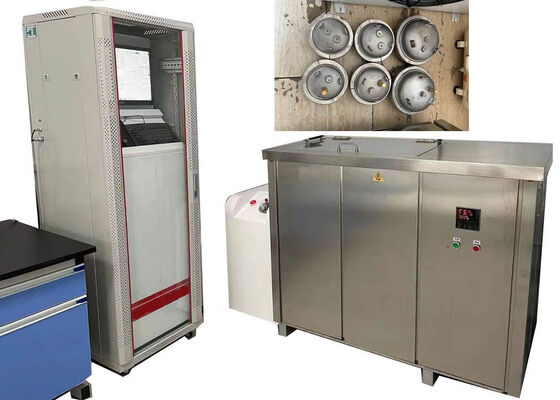

ISO 1167 Hydrostatische Druckprüfmaschine für Kunststoffrohre
This professional testing equipment is designed for laboratory assessment to determine long-duration hydrostatic pressure failure time and instantaneous burst pressure readings of various plastic and composite pipe specimensEs wendet einen fortschreitend steigenden hydraulischen Druck an, um die realen Betriebsbedingungen nachzubilden und die hydrostatische Ausdauer und Sprengungsbeständigkeit der Rohre zu überprüfen.
Zusammensetzung der Kernkomponente
Druckregelungssystem:Lieferung einer genauen Druckregulierung während des gesamten Prüfzyklus, einschließlich Parameterkonfiguration, dynamischer Echtzeit-Tuning und stabiler Druckhaltung, um zuverlässige und präzise Testausgänge zu gewährleisten.
Druckerzeugungsvorrichtung:Hochdruckpumpen verwandeln Niederdruckflüssigkeit in Hochdruckflüssigkeit, um den für die Prüfung erforderlichen konstanten Hochdruckwasserstrom zu liefern.

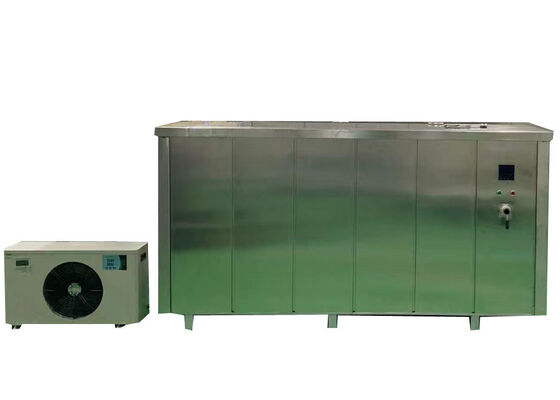

Mittelbehälter mit konstanten Temperaturen:Regelt die Temperatur des Prüfmediums (typischerweise Wasser), um vorgegebene thermische Bedingungen aufrechtzuerhalten, da die Temperatur die mechanische Leistung von Kunststoffrohren erheblich beeinflusst.
Befestigungsvorrichtungen für Proben (Endkappen):Diese Anschlüsse klemmen die Rohrproben fest an, um zu verhindern, dass sich die Probe während der Prüfung verschiebt und das Medium durchläuft.
Automatisierte Datenverarbeitungseinheit:Funktionen für die automatische Berechnung von Prüfdaten und Unterstützung der Erstellung von gedruckten Prüfberichten.
Anwendbare Rohrkategorien
mit einer Breite von mehr als 20 mm,Polypropylen (PP-R, PP-B, PPA), Polyethylen (PE, PE-X), Polyvinylchlorid (PVC, UPVC, PVC-C).
Kompositionsrohre:Beispiele sind Aluminium-Kunststoff-Verbundrohre, die Kunststoff- und Metallschichten kombinieren, um die Gesamtfestigkeit der Struktur zu erhöhen.
Konformitätsstandards
Diese Ausrüstung entspricht internationalen und regionalen Normen, einschließlich ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335, EN 12201 - 1:2024, EN 1555 - 1:2021 und EN ISO 2507 - 2:2017.
Anforderungen an die freie Länge der Probe
| Musterart |
Freie Längenanforderungen |
| Extrudierte Rohrproben |
dn< 15 mm: ≥ 3dnund ≥ 250 mm;n> 315 mm: ≥ 2dn |
| Injektionsgeformte Rohrproben |
dn< 50 mm: 3dn■ 50 mm ≤ dn≤ 110 mm: ≥ 140 mm |
| Montierte Proben mit hydrostatischem Antrieb (zwei Rohrschnitte) |
≥ 3dnund ≥ 250 mm (dn> 315 mm: ≥ 2dnwenn die Mindestlänge nicht erfüllt ist) |
| Montierte Muster mit hydrostatischem Antrieb (mit Fittings) |
≥ 2dnund ≥ 150 mm;n> 250 mm: ≥ 1,5 dn |
| Montierte Proben mit hydrostatischem Antrieb (Sattelzweig) |
≥ 100 mm |
| Montierte Proben ohne hydrostatischen Antrieb |
= dnund ≥ 150 mm |
Technische Parameter
| Parameter |
Spezifikation |
| Modell |
XGY-10C |
| Durchmesserbereich |
Φ8-1800 mm |
| Bahnhöfe |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 usw. (anpassen) |
| Steuerungsmodus |
Mikro-Steuerung, industrielle PC-Steuerung |
| Anzeigemodus |
Industrielle PC-LCD-Farbbildschirm |
| Speichermodus |
PC-Speicher |
| Druckmodus |
Ausgabe des Farbdrucks |
| Prüfdruckbereich |
0.1 bis 10 MPa |
| Kontrollgenauigkeit |
± 1% |
| Auflösung des Bildschirms |
00,01 MPa |
| Arbeitsbereich |
5% bis 100% FS |
| Anzeigfehler |
± 1% |
| Zeitrahmenbereich |
0~10000h |
| Genauigkeit des Timers |
± 0,1% |
| Auflösung des Timers |
1er |
| Macht |
380V 50Hz drei-phasige Vier-Draht 1,5 kW |
| Modelle für Endkappen |
von Φ8 bis 1800 mm |
| Wasserbehältergröße |
Je nach Rohrgröße |
| Temperaturbereich |
15 bis 95°C |
| Abmessungen (drei Stationen) |
715 × 625 × 1700 mm oder andere |
Unterstützung und Dienstleistungen
Wir bieten professionelle technische Unterstützung für hydrostatische Druckprüfmaschinen.
- Fertigstellung der Ausrüstung und Inbetriebnahme vor Ort
- Berufliche Fehlerdiagnose, technische Analyse und Betriebsanleitung
- Systematische Reparatur und routinemäßige Wartung von Geräten
- Original-Ersatzteile und tragbare Bauteile
- Dienstleistungen für die Wiederholung von offizieller Software und Funktionsupgrades
In Übereinstimmung mit dem Serviceprinzip eines qualitativ hochwertigen Kundenservice steht unser Team immer zur Verfügung, um alle Ihre Produkte und technischen Anfragen zu beantworten.
Häufig gestellte Fragen
F1: Welche Marke stellt die Hydrostatische Druckprüfmaschine für Kunststoffrohre her?
A1: Diese professionelle hydrostatische Druckprüfmaschine trägt die Marke JHH und hat eine unabhängige Produktions- und Fertigungsbasis in Peking, China.
F2: Was sind die wichtigsten Anwendungsfunktionen der hydrostatischen Druckprüfmaschine für Kunststoffrohre?
A2: Diese Prüfgeräte wurden professionell entwickelt, um die hydrostatische Widerstandsfähigkeit und die Sprengfestigkeit verschiedener Kunststoffrohrleitungsprodukte zu bewerten.
F3: Welche Arten von Prüfproben sind für diese hydrostatische Druckprüfmaschine geeignet?
A3: Das Gerät unterstützt die Prüfung für verschiedene Kunststoffrohren und Verbundrohren, die allgemeine Rohrtypen abdecken, einschließlich PP-R, PP-B, PP-A, PVC, PE und PE-X.
F4: Welche Messgenauigkeit hat die hydrostatische Druckprüfmaschine?
A4: Das Gerät weist eine hohe Prüfgenauigkeit auf, wobei der Messfehler in voller Größenordnung innerhalb von 0,1 Prozent kontrolliert wird.
F5: Was ist der maximale Prüfdruckbereich der hydrostatischen Druckprüfmaschine?
A5: Diese Ausrüstung kann Druckprüfungen bei einem maximalen Druck von 10 MPa, das 100 bar (1450 psi) entspricht, durchführen.
