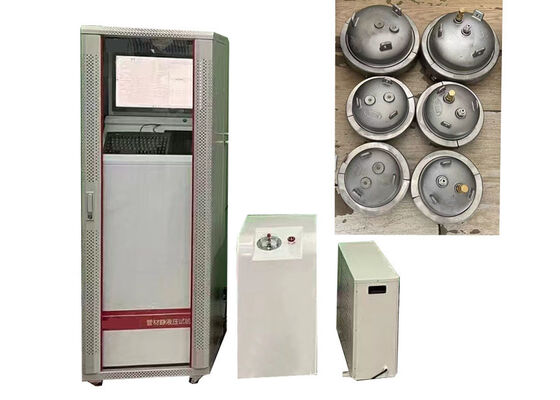

Hydrostatische Prüfmaschine
Mehrstationen-Prüfgerät für Kunststoffrohre für Berst- und Kriechtests von PE-Rohren, PP-R-Rohren und Verbundrohrdruckbeständigkeitstests
Produkt Anwendungen
Diese hydrostatische Berstdruck-Prüfmaschine für PVC-Kunststoffrohre entspricht der ASTM D1598 zur Beurteilung des hydrostatischen Drucks von Kunststoffrohren. Sie dient zur Messung der Versagensdauer unter anhaltendem Innendruck bei stabiler Temperatur sowie des maximalen momentanen Berstdrucks von thermoplastischen Rohren und Verbundrohrleitungen.
Anwendbare Proben umfassen PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U, PVC-C und Aluminium-Kunststoff-Verbundrohre. Sie ist ein wesentliches Prüfgerät für Kunststoffrohrhersteller und professionelle Prüflabore.
Hauptmerkmale
- Optimierter mechanischer Aufbau, der ein luftfreies Hydrauliksystem antreibt, das Wasser als Prüfmedium verwendet, für einen zuverlässigen und sicheren Betrieb
- Importierte Magnetventile mit überlegener Betriebssicherheit
- Hochdruckpumpenbaugruppe mit importiertem Dreikolbenpumpenkopf Modell 2525 für einen Arbeitsdruck von 25 MPa
- Unabhängige Prüfkanäle, die gleichzeitige Tests von Rohren mit unterschiedlichen Spezifikationen, Typen und Rohmaterialien ermöglichen
- Schutzfunktion bei Stromausfall, die Testdaten bei unerwarteten Stromunterbrechungen speichert
Konformitätsstandards
Dieses Prüfgerät erfüllt die Anforderungen internationaler Normen, einschließlich ISO1167, ISO9080, EN921, ASTMD1598, ASTMD1599 und ISO13479.
Funktionsprinzip
Der Bediener gibt die Kernparameter des Rohrs, einschließlich Ringspannung, Wandstärke und durchschnittlichem Außendurchmesser, über das PC-Terminal ein. Das System berechnet automatisch den entsprechenden Prüfdruck und überträgt die Daten über die RS232-Schnittstelle an das eingebettete MCU-System zur autonomen Konstantdruckregelung.
Eine Hochdruckflüssigkeitsdruckquelle wird von der Hochdruckpumpeneinheit bereitgestellt. Nach präziser Regelung durch das professionelle Druckregelsystem wird das Hochdruckmedium über Hochdruckschläuche zu den Prüfproben geliefert, die sich im Mediuminkubator befinden, um Langzeit-hydrostatische Ausdauertests und momentane Rohrbersttests durchzuführen.
Technische Spezifikationen
| Modell |
XGY-16C |
| Durchmesserbereich |
Φ10-1600mm |
| Stationen |
5, 6, 12, 15, 18, 20, 25, 50 (anpassbar) |
| Steuerungsmodus |
Mikrosteuerung, Industrie-PC-Steuerung |
| Anzeigemodus |
Industrie-PC-LCD-Farbbildschirm |
| Prüfdruckbereich |
0,2-16 MPa |
| Regelgenauigkeit |
±1% |
| Anzeigauflösung |
0,001 MPa |
| Timerbereich |
0~10000h |
| Timergenauigkeit |
±0,1% |
| Leistung |
380V 50Hz Drehstrom-Vierleiter 1,1KW |
| Endkappenmodelle |

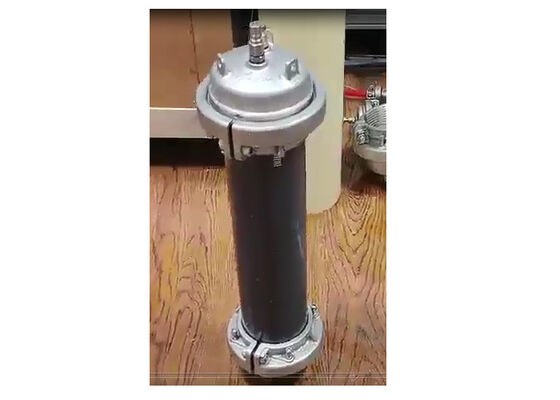

von Φ8 bis 1600 mm |
| Temperaturbereich |
15-95℃ |
| Abmessungen (drei Stationen) |
720×620×1720(mm) oder kundenspezifisch |
Häufig gestellte Fragen
Welcher Hersteller produziert die hydrostatische Prüfmaschine für Kunststoffrohre?
Diese hydrostatische Prüfmaschine für Kunststoffrohre ist eine Marke von JHH, mit professioneller Produktion und Montage mit Sitz in Peking, China.
Welche Prüfanwendungen deckt diese hydrostatische Prüfmaschine ab?
Diese professionelle Prüfausrüstung wurde entwickelt, um die hydrostatische Widerstandsfähigkeit und die Berstfestigkeit verschiedener Kunststoffrohrprodukte zu überprüfen.
Welche Arten von Rohrmaterialien sind mit dieser hydrostatischen Prüfmaschine kompatibel?
Dieses Prüfgerät ist für die Inspektion von Kunststoffrohren und Verbundrohren geeignet und deckt gängige Typen ab, darunter PP-R, PP-B, PP-A, PVC, PE und PE-X.
Welchen Präzisionsgrad erreicht diese hydrostatische Prüfmaschine bei Tests?
Die Ausrüstung liefert hochpräzise Messergebnisse, wobei der Messfehler innerhalb von 0,1 % des Vollausschlags liegt.
Was ist die obere Druckgrenze dieser hydrostatischen Prüfmaschine?
Der maximal messbare Druck der Prüfmaschine erreicht 10 MPa, was 100 bar (1450 psi) entspricht.
