Rohrprüfgeräte zur Erleichterung langfristiger Druck- und Temperaturzyklustests an Kunststoffrohrsystemen und -formstücken

Großes Bild : Rohrprüfgeräte zur Erleichterung langfristiger Druck- und Temperaturzyklustests an Kunststoffrohrsystemen und -formstücken

Produktdetails:

Herkunftsort:	Peking, China
Markenname:	JINHAIHU
Zertifizierung:	ISO9001, CE
Modellnummer:	CHW-63M

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Verpackung Informationen:	Standard-Export-Holzkisten
Lieferzeit:	10 bis 15 Arbeitstage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit:	20 Sätze pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	Rohrprüfgeräte zur Erleichterung langfristiger Druck- und Temperaturzyklustests an Kunststoffrohrsys	Anzahl der Zyklen:	Beliebig oft von 0 bis 100.000
Temperaturhomogenität:	±0,5℃	Strömungsgeschwindigkeit:	>0,9 m/s
Kontrollmethode:	SPS-Steuerung	Genauigkeit der Temperaturregelung:	Einstellwert ±0,5°C
Temperaturregelbereich:	20°C bis Raumtemperatur (Raumtemperatur > 20°C)	Anzeigemodus:	Touchscreen-Display
Hervorheben:	Rohrprüfgeräte für Kunststoffsysteme , Druckzyklusprüfgeräte für Rohre , Temperaturprüfgeräte für Rohrformstücke

Rohrprüfgeräte für Langzeit-Druck- und Temperaturwechselprüfungen

Dieses spezialisierte Prüfsystem ist für die Dauerhaftigkeitsprüfung von Kunststoffrohrsystemen und -fittings ausgelegt, die nach Standardvorgaben montiert sind. Das System wendet einen voreingestellten Innendruck an, während die Prüflinge zyklischen Kalt- und Warmtemperaturbedingungen über programmierte Prüfzeiten ausgesetzt werden. Nach Abschluss der Prüfzyklen inspiziert das System automatisch Rohre und Fittings auf Leckagen oder Bruchdefekte.

Übersicht des Prüfprotokolls

Diese Langzeit-Dauerhaftigkeitsprüfung erfordert 5.000 Heiß- und Kaltwasserkreisläufe pro Prüflingssatz, wobei jeder Zyklus 30 Minuten dauert (15 Minuten Kaltwasser gefolgt von 15 Minuten Warmwasser). Die Ausrüstung gewährleistet einen zuverlässigen, unterbrechungsfreien Langzeitbetrieb und eine konstante Leistungsstabilität. Diese Maschine wurde kundenspezifisch für europäische Märkte nach technischen Standards gefertigt und hat über Jahre hinweg keine technischen oder qualitativen Mängel gezeigt.

Systemkonfiguration

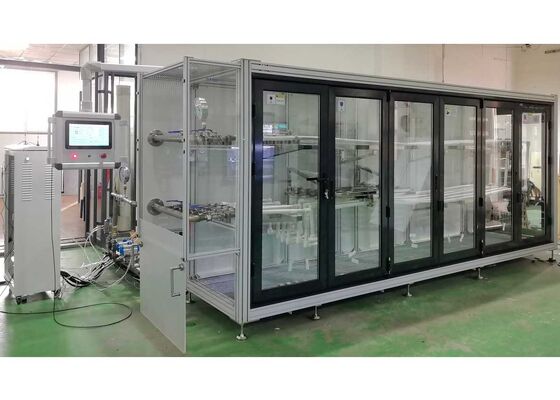

Das Gerät besteht aus vier Kernfunktionsmodulen: Modul zur Ausführung des Kaltwasseraustauschs, Modul zur Ausführung des Warmwasseraustauschs, Prüfkammer für Prüflinge und industrieller Wasserkühler. Zu den Merkmalen gehören ein elegantes Außendesign, ein modularer struktureller Rahmen, fortschrittliche Steuerungstechnologie, stabile Betriebsleistung, zuverlässige Qualität und eine einfache, benutzerfreundliche Bedienung.

Gerätemerkmale

Patentgeschütztes offenes Strukturdesign: Hochtemperatur- und Hochdruckwasser zirkuliert ausschließlich innerhalb der Prüflinge und spezieller Anschlussleitungen. Die Ausrüstung verwendet ein Design mit atmosphärischem Druckbehälter, während andere Zirkulationsleitungen unter normalem atmosphärischem Druck laufen, was einen zuverlässigen Langzeitbetrieb gewährleistet.
Vollständig geschlossenes Regelsystem: Verwendet ein importiertes, volldigitales Steuerungssystem, das eine präzise Regelung des Innendrucks im geschlossenen Kreislauf ermöglicht. Regelt automatisch die Hauptzirkulationspumpe und die Regelventile basierend auf Echtzeitindikatoren wie Flüssigkeitstemperatur, Betriebsdauer und Rohrströmungsgeschwindigkeit.
Intelligentes Zyklusumschaltsystem: Das Steuerungssystem passt den Betriebszustand automatisch an, basierend auf der Echtzeitüberwachung der Einlass-/Auslasstemperaturen, der Flüssigkeitsstände im Tank und der Schaltintervalle. Stellt sicher, dass die Temperaturdifferenz zwischen den Tanks unter 3°C bleibt, für einen extrem niedrigen Energieverbrauch.
Geräuscharme Betriebsweise: Ausgestattet mit einem exklusiven Wasserflussregler, der das Betriebsgeräusch durch Hochgeschwindigkeitswasserfluss erheblich reduziert.
Hochleistungs-Kühlsystem: Verwendet importierte Industriekühler mit Wasser-zu-Wasser-Kühltechnologie zur Verbesserung der Kühleffizienz und Verlängerung der Lebensdauer.

Konformitätsstandards

GB/T 18742.2-2017 Polypropylen-Rohrleitungssysteme für Warm- und Kaltwasserinstallationen
GB/T 13663.2-2018 Polyethylen (PE) Rohrleitungssysteme für die Wasserversorgung
GB/T 15560-1995 Prüfverfahren für hydraulische Momentanberst- und Druckbeständigkeit
GB/T 6111-2018 Thermoplastrohre für den Flüssigkeitstransport
ISO 1167-1:2006 Thermoplastrohre Beständigkeit gegen Innendruck
ISO 1167-2:2006 Vorbereitung von Rohrprüfkörpern
ASTM D1598 Zeit bis zum Versagen von Kunststoffrohren unter konstantem Innendruck
ASTM D1599 Beständigkeit gegen kurzzeitigen hydraulischen Druck

Technische Parameter

Parameter	Spezifikation
Druckregelbereich	0,40 MPa ~ 1,20 MPa
Regelgenauigkeit	Sollwert ±0,02 MPa
Prüfstationen	1-6
Maximale gesamte gemessene Querschnittsfläche	6200 mm² (2 × Ø63); anpassbar
Zirkulationszeit (Warm-/Kaltwasser)	600s bis 1800s
Zeit für wechselndes Warm-/Kaltwasser	≤60s
Anzahl der Zyklen	0 bis 100.000
Maximale Länge des geraden Rohrabschnitts	3700mm

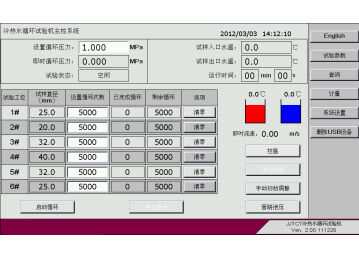

Anzeigemodus	Touchscreen-Anzeige
Steuerungsmethode	SPS-Steuerung
Strömungsgeschwindigkeit	>0,9m/s
Wasserqualität	Reines Wasser, deionisiertes Wasser oder enthärtetes Wasser
Automatischer Wasserdruck	>0,05 MPa
Fehler der Temperaturanzeige	±0,2°C
Temperaturdifferenz (Einlass/Auslass)	<2°C
Temperaturbereich Kaltwassertank	20°C bis Raumtemperatur
Temperaturbereich Warmwassertank	Raumtemperatur bis 95°C
Stromversorgung	380V AC, 50Hz, 25kW
Außenmaße	5200 mm × 3200 mm × 2100 mm
Installationsmaße	6000 mm × 4000 mm × 3000 mm
Gesamtgewicht	3210 kg

Konfiguration der Hauptkomponenten

Komponente	Menge
Industrieller Touchscreen-Computer	1 Einheit
Kaltwasserspeicherzisterne	1 Einheit
Warmwassertank	1 Einheit
Prüfkammer	1 Satz
Vorlastvorrichtung	6 Sätze
Mehrstufige Kreiselpumpe	1 Satz
Pneumatisches Magnetventil	4
Inline-Pumpe	1 Satz
Vorrichtungen (verschiedene Größen)	Mehrere Sätze
